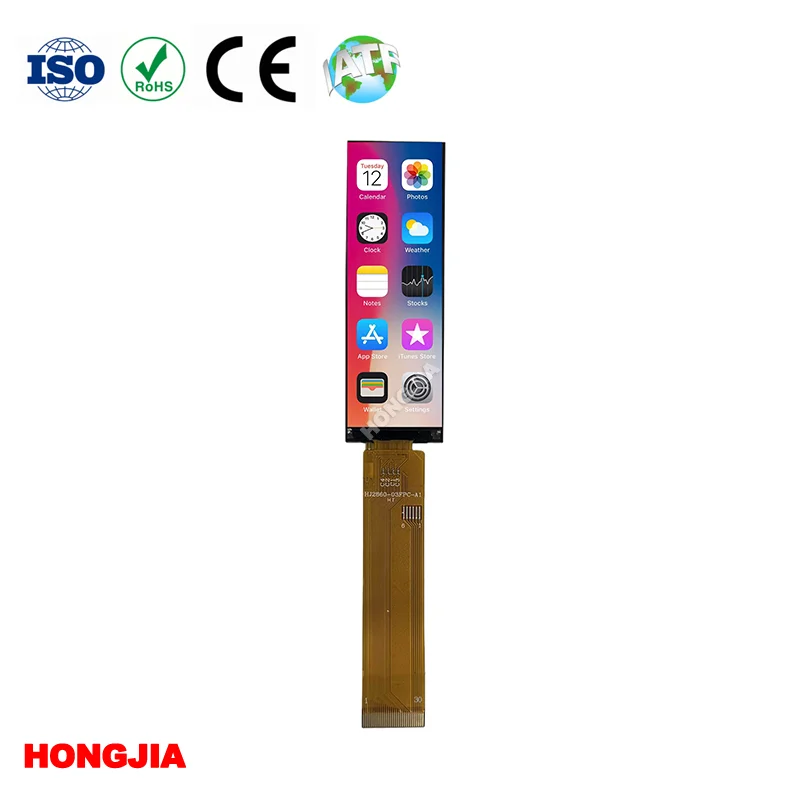

2.86 インチ 220×648 バータイプ ディスプレイがコンパクトなインターフェイス設計にとって賢明な選択であるのはなぜですか?

スマート ホーム デバイス、家電製品、産業用制御装置の世界では、ユーザー インターフェイスはますます小さく、より創造的で、より要求が厳しくなっています。可読性を犠牲にすることなく狭いスペースでも情報を伝達できるディスプレイのニーズにより、バータイプのスクリーンの人気が高まっています。の2.86 インチ 220×648 バータイプ ディスプレイからホンジアは、解像度 200×648 ピクセルと IPS の全視野角を備えた細長いフォーマットを備えており、ステータス パネル、メニュー インターフェイス、およびスクロール ディスプレイに適しています。この記事では、製品の仕様、インターフェイス オプション、カスタマイズ サービスについて考察し、スマート ホーム、家電製品、産業用アプリケーション向けのコンパクト ディスプレイ ソリューションを求める設計者にとってこの製品が実用的な選択肢となっている理由を考察します。

標準の長方形がデザインに適合しない場合は?

スマート サーモスタット、コーヒー マシン、オーディオ システム、コントロール パネルなどの多くの最新製品には、限られた設置面積内で情報を伝えるディスプレイが必要です。標準的な長方形のスクリーンは、スペースを無駄にしたり、製品レイアウトに妥協を強いたりすることがよくあります。バータイプ ディスプレイは、ステータス インジケーター、メニュー、またはスクロール テキストを表示するのに十分な解像度を提供しながら、スリムな製品デザインにすっきりと収まる細長い形式を提供することで、この課題に対処します。の2.86 インチ 220×648 バータイプ ディスプレイからホンジアは、これらのアプリケーション向けに特別に設計されており、コンテンツ容量とスペース効率のバランスが取れた解像度を備えたコンパクトなフォームファクタを提供します。

ディスプレイの 200 × 648 ピクセル数は、対角 2.86 インチに広がっており、より大型で高価なパネルを必要とせずに、ステータス バー、数値読み出し、または単純なグラフィック要素に十分なスペースを提供します。細長いアスペクト比は、ディスプレイを狭いベゼルに溶け込ませる必要があるアプリケーションや、従来の正方形の画面が場違いに見えるアプリケーションに特に適しています。この形式は、スペースが貴重だが情報を侵害できない家電製品、ホーム オートメーション コントローラー、ポータブル機器、その他の多くの製品に採用されています。

技術仕様

次の表は、主な仕様をまとめたものです。2.86 インチ 220×648 バータイプ ディスプレイからホンジア.

これらの仕様は、消費者および産業環境で信頼性の高い動作を実現するための広い温度範囲を備えた、さまざまな屋内アプリケーションに対するディスプレイの適合性を強調しています。

インターフェースの柔軟性と統合

このディスプレイの主な利点の 1 つは、複数のインターフェイス プロトコルをサポートしていることです。の2.86 インチ 220×648 バータイプ ディスプレイSPI、MCU、および QSPI インターフェイスをサポートしているため、設計者はマイクロコントローラの機能に最適な通信プロトコルを柔軟に選択できます。これにより、複雑なインターフェイス変換の必要性がなくなり、システム全体のコストが削減されます。

ドライバー IC GC9B72 は、ディスプレイの解像度と色深度を効率的に処理できるように設計されています。 262K 色をサポートするこのディスプレイは、滑らかなグラデーションと詳細なグラフィックをレンダリングできるため、単純なテキストや数値の読み出しを超えたアプリケーションに適しています。 6 個のバックライト LED は標準輝度 400 cd/m² を提供し、ほとんどの屋内環境で鮮明な視認性を確保します。より高い輝度を必要とするアプリケーションの場合、特定の要件を満たすようにバックライトを調整できます。

30 ピンの標準コネクタにより既存の設計との統合が簡素化され、差し込み式接続により信頼性と組み立ての容易さが実現します。ディスプレイの薄型プロファイル (厚さわずか 2.46 mm) により、不必要にかさばることなく、スペースに制約のある筐体に組み込むことができます。

カスタマイズサービス

アプリケーションごとに要件も異なることを認識し、ホンジアでは、この表示に対していくつかのカスタマイズ オプションが提供されています。これらのサービスは、インテグレータが完全な再設計を必要とせずに、特定のプロジェクトのニーズに合わせて表示を調整できるように設計されています。

明るさの調整

バックライトの明るさは、省電力の屋内レベルから明るい環境向けのより高い輝度まで調整できます。これは、LED 構成またはドライバー電流を調整することで実現され、さまざまな使用シナリオに柔軟に対応できます。

FPCのカスタマイズ

フレキシブル プリント回路 (FPC) は、特定のメインボード レイアウトやコネクタ タイプに合わせて、長さ、形状、曲げ方向、またはピンの割り当てに関して変更できます。これにより、ディスプレイを非標準の機械的制約のある設計に統合できます。

タッチパネルの統合

静電容量式または抵抗膜式タッチ パネルをディスプレイに追加でき、製品設計要件に合わせてカバー ガラスの厚さ、表面処理 (アンチグレア、反射防止、指紋防止)、および形状をオプションで選択できます。

インターフェース構成

ディスプレイは、SPI、MCU、および QSPI インターフェイスをサポートします。インターフェイスは、ハードウェアの再設計を必要とせずに、単一のプロトコルに固定することも、マイクロコントローラーの機能に基づいて複数のプロトコルをサポートするように構成することもできます。

機械的改造

ベゼル、フレーム、またはモジュール全体の厚さをカスタマイズして、製品の筐体や設置スペースに合わせて調整できます。これにより、設計者は既存の機械設計を変更することなく、クリーンな統合を実現できます。

すべてのカスタマイズは以下によってサポートされますホンジア12 年間の製造経験、ISO 認定の品質管理、および 36 か月のアフターサービス保証。同社は、小ロットの試作から量産まで一貫した品質でサポートします。

アプリケーションとユースケース

の2.86 インチ 220×648 バータイプ ディスプレイさまざまな用途に適しています。

• スマートホームパネル– サーモスタット、照明制御、セキュリティ パネルで使用され、狭いディスプレイ形式が壁取り付け設計にシームレスに適合します。

• アプライアンスのディスプレイ– コーヒーマシン、オーブン、洗濯機、その他の家電製品に統合され、ステータス、設定、動作情報を表示します。

• 産業用制御インターフェース– コンパクトで信頼性の高いディスプレイが必要な機器制御、機械インターフェース、計装に使用されます。

• 通信機器– ステータス表示のためにルーター、ネットワーク スイッチ、その他の通信デバイスに統合されています。

• ハンドヘルドデバイス– スペース効率が重要なポータブル機器やハンドヘルド端末に適しています。

• カーエレクトロニクス– シンプルなダッシュボードインジケーターや空調制御パネルで使用されます。

ディスプレイのバータイプ形式は、デザイナーが独特の視覚的アイデンティティを作成したい場合、または従来の長方形のディスプレイが製品の美観と一致しない場合に特に有利です。

品質保証と製造能力

ホンジアは、10,000 クラスおよび 1,000 クラスのクリーン ワークショップ、全自動 COG および FOG 結束装置、および自動バックライト組立ラインを備えた 3,000 平方メートルの工場を運営しています。同社は、品質、環境責任、医療機器の品質基準への取り組みを反映し、ISO 9001、ISO 14001、ISO 45001、および ISO 13485 認証を取得しています。

生産設備には全自動COG貼合機、FOG貼合機、ディスペンス機、偏光板装着機、塩水噴霧試験機、輝度試験機、恒温恒湿槽などの総合試験設備を備えています。この装置は、生産工程全体にわたって一貫した品質を保証し、標準注文とカスタム注文の両方をサポートします。

同社の品質保証プロセスには、入荷した材料の検査、工程中の品質チェック、最終製品のテストが含まれます。各ディスプレイは、出荷前に電気的性能、光学的特性、機械的完全性がテストされます。 12か月の品質保証期間と36か月のアフターサービスが付いており、ホンジアは自社製品に長期サポートを提供します。

よくある質問

Q: このディスプレイの解像度はどれくらいですか?

A: ディスプレイの解像度は 200 (RGB) × 648 ピクセルで、ステータス バー、メニュー、スクロール コンテンツに幅が狭く高アスペクト比の形式を提供します。

Q: ディスプレイはどのようなインターフェイスをサポートしていますか?

A: ディスプレイは SPI、MCU、および QSPI インターフェイスをサポートしており、さまざまなマイクロコントローラーとの統合に柔軟性を提供します。

Q: ディスプレイは屋外での使用に適していますか?

A: ディスプレイは主に屋内用途向けに設計されています。屋外や高輝度環境では、カスタマイズによってバックライトの輝度を高めることができます。

Q: このディスプレイにタッチパネルを追加できますか?

A: はい、静電容量式または抵抗膜式タッチ パネルは、カバー ガラスの厚さと表面処理のオプションと統合できます。

Q:Hongjia はどのような認定を取得していますか?

答え:ホンジアISO 9001、ISO 14001、ISO 45001、および ISO 13485 認証を取得しています。

Q: この製品の保証期間は何ですか?

A: この製品には 12 か月の品質保証期間と 36 か月のアフターサポートが付いています。

結論

の2.86 インチ 220×648 バータイプ ディスプレイからホンジアは、狭い表示形式を必要とするアプリケーションに実用的でスペース効率の高いソリューションを提供します。 IPS テクノロジー、複数のインターフェイス オプション、広範なカスタマイズ サービスにより、設計者は高品質のディスプレイをコンパクトな製品設計に統合する柔軟性を得ることができます。 3,000 平方メートルの工場、ISO 認証、および 36 か月のアフター保証が裏付けられた、ホンジアは、スマート ホーム、家電、産業、通信アプリケーション向けに信頼性の高い製品を提供しています。お問い合わせ、技術仕様、またはカスタム要件についてのご相談は、のホンジアチームは利用可能です詳細な製品情報と専門的なサポートを提供します。
