米国メーカー向け 3.17 インチ水平 LCD スクリーン 1024*768 RGB 16/18/24BIT の 2026 年究極ガイド

重要なポイント: 3.17 インチ 1024x768 RGB LCD が 2026 年の米国 IoT 市場を支配する理由

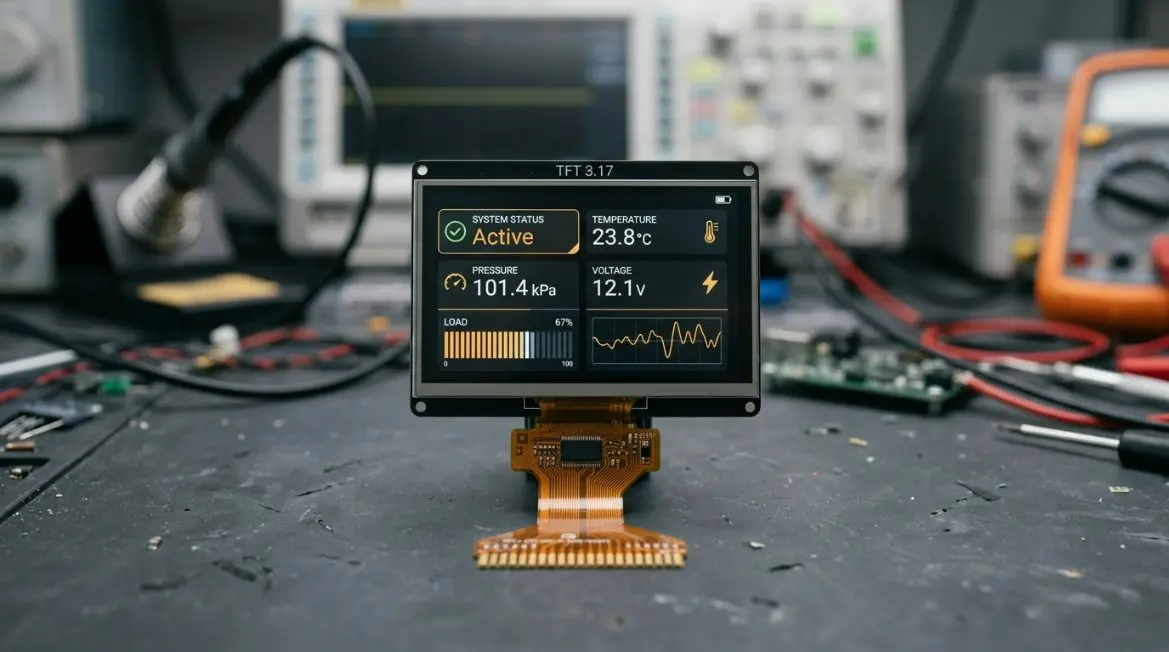

米国のハードウェアおよび IoT セクターは、コンパクトで高解像度のビジュアライゼーションへの大規模な移行を経験しています。長年にわたり、設計エンジニアは、超小型の設置面積と高いグラフィック忠実度の間で妥協を強いられてきました。当社の高信頼性製品のご紹介3.17 インチ水平 LCD スクリーン 1024*768 RGB 16/18/24BITこのボトルネックを解決します。ハイエンドのスマートフォン パネルを反映するピクセル密度を備えたこの超鮮明な横長画面は、非常に鮮明な診断、リッチでモダンなユーザー インターフェイス、瞬時のリフレッシュ時間を提供するために特別に設計されています。

非破壊検査 (NDT)、外科用医療内視鏡、携帯用戦術ギアなどの分野の米国メーカーは、さまざまな環境で確実に動作できる堅牢な構成を求めています。最大 1000 nits に達する設定可能な LED バックライトのおかげで、このディスプレイは暗い臨床室や真昼の直射日光の下でも完璧な読みやすさを維持します。左右対称のベゼルにより、特殊なエンクロージャ内でのシームレスな機械的位置合わせが容易になります。

コアイノベーション: 3.17 インチ水平 LCD スクリーン 1024*768 RGB 16/18/24BIT 用の ChromaSync™ 高精度プロトコル

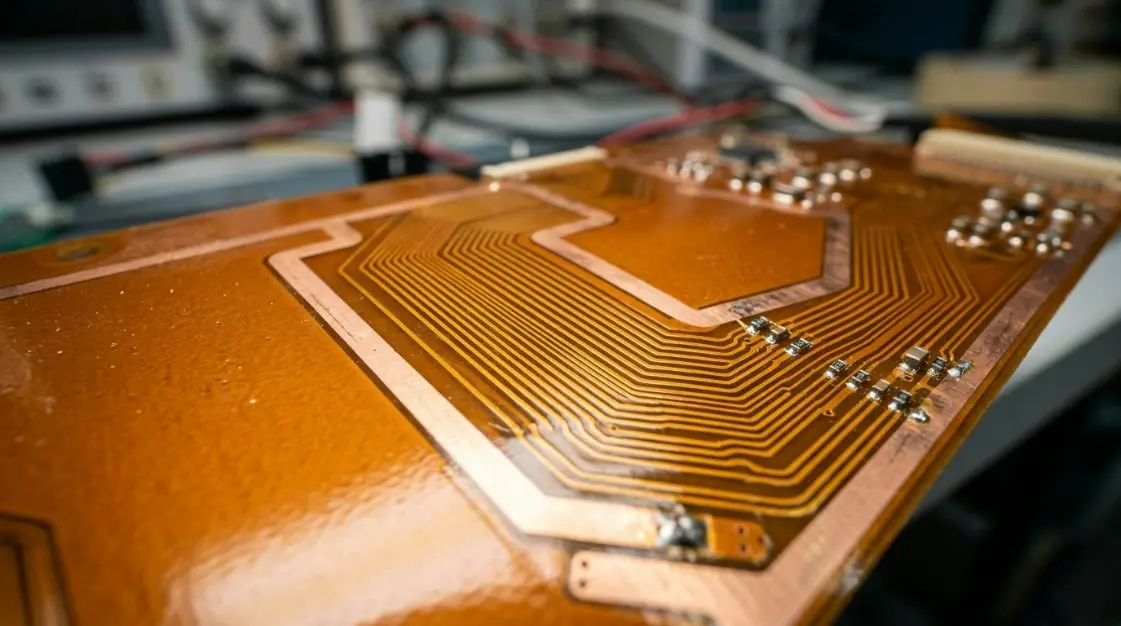

このディスプレイモジュールの性能の中心となるのは、当社独自のChromaSync™ 高精度プロトコル。コンパクトな筐体内に統合された高解像度スクリーンは、電磁干渉 (EMI) や FPC 全体での信号減衰に対して脆弱であることで知られています。のChromaSync™ 高精度プロトコル16/18/24 ビット ラインと内部ドライバ コントローラ間の信号遷移タイミングを積極的に安定させます。このテクノロジーは、位相マージンを動的にバランスさせ、クロック分配を最適化することにより、隣接する高周波 RF コンポーネントの影響を受けた場合でもフレームスキップをゼロにし、ディスプレイのちらつきを防ぎます。

米国の医療機器メーカーにとって、このプロトコルは絶対的な画像の忠実性を保証します。リアルタイムの外科用カメラと内視鏡機器は、色の偏りやトレース遅延がゼロで微細な解剖学的構造を表示でき、FDA が承認した厳格な診断要求に正確に対応できます。

独占アクセス: ダウンロード可能な 2026 年標準 3D CAD モデルと米国市場の透明性のあるリードタイム

私たちは、お客様の市場投入までの時間を短縮できると信じています。機械エンジニアリング チームを支援するために、2026 年改訂標準に一致する完全に検証された STEP/IGES 3D CAD ファイルを提供します。当社のサプライチェーンは、アメリカ国内のバイヤー向けに調整された透明性の高いリードタイムを特徴としています。最初のプロトタイピングサンプルは 5 ～ 7 営業日以内に出荷され、量産注文は当社のローリング米国倉庫安全在庫によってサポートされ、お客様の生産ラインを世界的な輸送のボトルネックから守ります。

ステップバイステップのチュートリアル: 最新の AI 駆動 IoT マイクロコントローラーのネイティブ統合ガイド

高密度 RGB スクリーンを動的な最新のハードウェア環境に統合するには、正確な物理的および論理的初期化が必要です。この検証済みのエンジニアリング ブループリントに従って、ディスプレイをインターフェースします。

ステップ 1: 16/18/24BIT RGB インターフェイスと FPC コネクタの準備

まず、ホスト ボードに互換性のある 0.5 mm ピッチの 40 ピン FPC コネクタが搭載されていることを確認します。ループ インダクタンスを最小限に抑えるために、電源レーン (VDD および VDD_IO) を電圧レギュレータのできるだけ近くに配線します。 RGB インターフェイスの場合、ターゲットの色深度に応じて、一致する信号線を指定します。最大のパフォーマンス (1,670 万色) を得るには、24 のデータ ライン (R0 ～ R7、G0 ～ G7、B0 ～ B7) をすべてトレースし、すべての高速パラレル バス上で長さが一致していることを確認します。

ステップ 2: データ イネーブル (DE) 信号とドット クロック (DCLK) 信号の同期

画面のシフトを回避するには、MCU の LCD コントローラが DE (データ有効) モードに設定されていることを確認してください。 DCLK (ドット クロック) を隣接するグランド プレーンに配線して、高周波高調波を分離します。視覚的なアーティファクトを防ぐために、コントローラ レジスタ内でライン スキャン タイミングを設定します。信号の完全性は、ドライバ IC の近くの DCLK、HSYNC、および VSYNC ラインに 22 オームの直列抵抗を配置することでさらに保護できます。

ステップ 3: 最適な 1024*768 解像度に合わせてディスプレイ ドライバーを初期化する

グラフィックス ドライバー (最新の ST または Renesas ディスプレイ ブリッジなど) のシステム レジスタを構成して、アクティブな水平幅を 1024 ピクセルに、垂直高さを 768 ピクセルに設定します。ディスプレイのちらつきを避けるために、特定のフレーム レート パラメータ (理想的には 60Hz) を適用します。以下は、疑似コードの初期化シーケンスの例です。

// LCD ドライバーのタイミング初期化マトリックス
LCD_Write_Reg(0x01); // ソフトウェアリセット
遅延_ms(120);
LCD_Write_Reg(0xB0, 0x00); // RGB モードを設定します
LCD_Write_Reg(0xC0, 0x04); // 横/横スキャンを設定
LCD_Write_Reg(0xD0, 0x01); // ChromaSync プレシジョン プロトコルを有効にする
LCD_Write_Reg(0xE0, 0x03); // 1024x768 水平/垂直アクティブ タイミングを設定します
LCD_Write_Reg(0x29); // 表示ON

ステップ 4: IP67/IP68 産業用アプリケーション向けのベゼルの防水と再密閉

過酷な海洋、屋外 IoT、または医療滅菌環境に導入する場合は、カスタマイズされたダイカット ガスケットを使用して 3.17 インチ スクリーンを取り付けます。高性能独立気泡ポリウレタン フォームまたは光学透明接着剤 (OCA) を使用して、対称ベゼルに保護カバー ガラスを貼り付けます。 IP67 または IP68 仕様を満たす認定された防塵および防水バリアを形成するには、ガスケットの厚さの 30 ～ 40% を圧縮して取り付けます。

仕様ガイドと技術比較マトリックス: 16 ビット 対 18 ビット 対 24 ビット RGB

正しいカラー インターフェイスの選択は、システム リソース、電力バジェット、およびグラフィック要件によって決まります。 24 ビット RGB は最大限の視覚的忠実度を提供しますが、16 ビットではコントローラーのピン数とメモリ フットプリントが最小限に抑えられます。

色深度、帯域幅要件、表示忠実度の評価

以下の表は、プレミアム 3.17 インチ横長 LCD ディスプレイ主な動作モード全体で:

数学および電気計算ガイダンス: 電源負荷の公式

適切な電気設計により、LED バックライトの早期劣化が防止され、システム ボード全体でクリーンでノイズのないロジック レベルが保証されます。

正確なワット数、バックライト電流 (mA)、およびピクセル クロック周波数の計算

効率的な降圧レギュレータと熱管理システムを設計するには、次の工学公式を利用します。

1. 総電力消費量 (P_total) の計算式:
   P_total = P_logic + P_バックライト
   P_ロジック = VDD * IDD = 3.3V * 15mA = 49.5mW
   P_バックライト = V_led * I_led

   *標準の 500 nit バックライト構成の場合:
   P_バックライト = 9.6V * 40mA = 384mW
   P_total = 49.5 mW + 384 mW = 433.5 mW

2. ピクセル クロック周波数 (F_clk) の計算:
   F_clk = H_total * V_total * Frame_Rate
   場所:
     H_total = アクティブ水平 (1024) + ブランキング (H_Front_Porch + H_Back_Porch + H_Sync_Width)
     V_total = アクティブ垂直 (768) + ブランキング (V_Front_Porch + V_Back_Porch + V_Sync_Width)

   *標準パラメータを仮定すると:
   H_合計 = 1024 + 160 = 1184
   V_total = 768 + 38 = 806
   フレームレート = 60 Hz
   F_clk = 1184 * 806 * 60 = 57,258,240 Hz = ~57.26 MHz

米国の地域規格と認証: UL、CE、RoHS、FCC への準拠の確保

米国市場に参入するには、安全法と環境法を厳格に遵守する必要があります。当社の 3.17 インチ水平 LCD モジュールは、米国の主要バイヤーおよび連邦当局が要求する規制枠組みを満たすことが完全に認定されています。

• RoHS および REACH 準拠:鉛、水銀、六価クロム、ポリ臭化ビフェニルを完全に含まず、カリフォルニア州プロポジション 65 などの州固有の規制に準拠しています。
• FCC パート 15 クラス B:極端な条件下でテストされ、最小限の電磁放射が保証され、医療スペースや住宅のスマートホーム展開に安全です。
• UL 62368-1 対応状況:耐火性と機械的劣化に耐える高品質のコンポーネント材料を採用しており、シームレスな最終製品の安全性承認に役立ちます。

よくある質問 (FAQ): 3.17 インチ LCD スクリーンの音声検索と PAA

この 3.17 インチ水平 LCD は、Matter 標準、Apple HomeKit、Amazon Alexa などのスマート ホーム エコシステムと互換性がありますか?

はい。このディスプレイはハードウェア レベルで生の 16/18/24 ビット RGB 信号を利用しますが、Linux、RTOS、またはスマート ホーム ハブとして機能するハイエンド マイクロコントローラー (ESP32-S3 や STM32 シリーズなど) を実行するプロセッサに簡単に接続できます。適切な GUI フレームワーク (LVGL や Qt など) をデプロイすることで、Wi-Fi/Thread 経由で Matter、HomeKit、または Alexa と連携する素晴らしいコントロール パネルを設計できます。

米国のカスタム製造における正確な機械的切断公差とベゼル間隔はどれくらいですか?

外側の物理的なガラスの精密切断公差は +/- 0.15 mm です。左右のベゼルはそれぞれ 1.8 mm で数学的に対称であり、構造の統合が簡素化されています。外部からの物理的衝撃を吸収し、構造上の極度の圧力による画面の傷を避けるために、ディスプレイの周囲に 0.3 mm の機械的ギャップを維持することをお勧めします。

バックライトの焼損を防ぐための重要な安全上の注意事項と電圧制限は何ですか?

バックライト ドライバーは、定電圧源ではなく、定電流源で駆動する必要があります。熱暴走を避けるために、最大順電流 (I_led) を 45mA に制限します。電流制限なしでバックライト アレイの電圧が 10.2 V を超えると、直ちに熱ストレスが発生し、LED アレイが永久に焼き切れて、デバイスの動作寿命が短くなります。

アップグレードする準備はできていますか?次のプロジェクトの見積もりと技術文書をリクエストする

米国の在庫とサポートを確保するには、https://www.lcdtftlcd.com/3-17-inch-horizo​​ntal-lcd-screen-1024-768-rgb-16-18-24bit.html にアクセスしてください。

競争の激しい米国市場でハードウェアが目立つようにします。当社の最先端のディスプレイを組み込んで、鮮明さ、システム効率、全体的な信頼性を最大化します。今すぐ当社の直接サポート チャネルを活用し、事前交渉による安全なボリューム価格をご利用ください。
