LCDスクリーンの品質を区別する方法フレキシブルケーブル

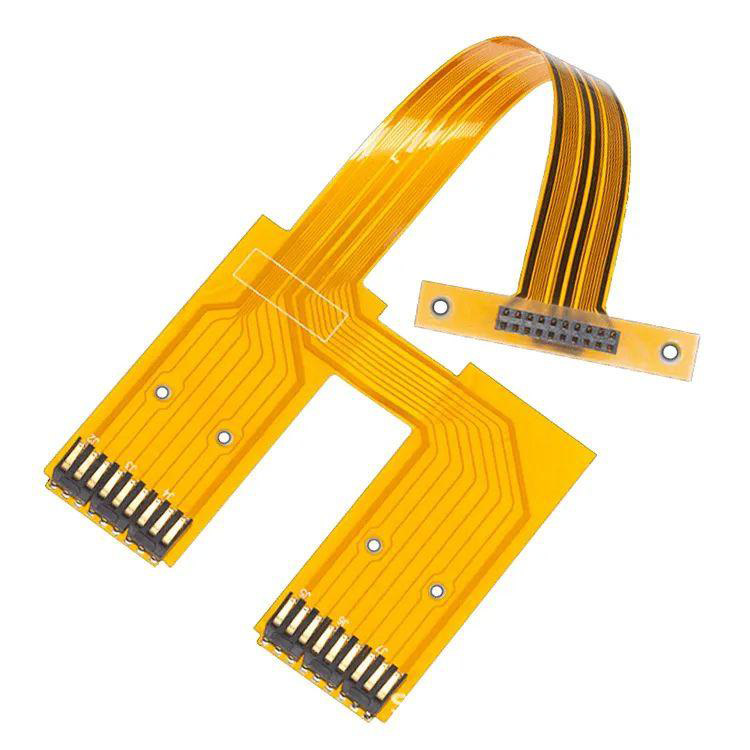

     多くの場合、顧客はLCDスクリーンの柔軟なケーブルの品質を区別する方法を尋ねます。まず第一に、柔軟なケーブルが何であるかを知る必要があります。柔軟なケーブルは、フレキシブルフラットケーブル（FFC）とも呼ばれます。それらは主にLCDスクリーンやその他の回路基板を接続して、信号または電源を送信するために使用されます。品質は、ディスプレイ効果と安定性に直接影響します。

      顧客が画面表示の問題に遭遇し、柔軟なケーブルによって引き起こされているかどうかを確認したい場合、外観、材料、プロセス、機能テストなど、次の側面から確認できます。

ディスプレイ画面は、柔軟なケーブル自体のためではなく、インターフェイスの酸化またはマザーボードの問題のために通常は表示されない場合があることに注意してください。したがって、問題を区別する場合、複数の要因を包括的に考慮する必要があり、1つの時点だけを見ることはできません。

A.外観検査：FPC品質の予備判断

1。表面の完全性

・高品質の柔軟なケーブル：滑らかで平らな表面、傷、ひび割れ、くぼみ、またはしわのない（特にエッジと折り目）。

・質の低い柔軟なケーブル：明らかな傷、表面の剥離、または生産プロセスが不十分なため（汚れや休憩を隠すのが簡単）、局所的な突起/鬱病があるかもしれません。

2。ゴールドフィンガー（コンタクトエンド）ステータス

金の指は、柔軟なケーブルとインターフェイスの間の接続の重要な部分であり、接触性能に直接影響します。

・高品質：金の指は均一な色（明るい金）、表面に酸化物層（黒または白なし）、傷や変形がなく、きちんとしたエッジがあります。

・品質の低下：金の指は暗く、酸化（黒/白）、ひっかき傷、またはエッジが不十分なカビの精度（インターフェイスに挿入したときに詰まったり、接触が不十分です）のためにエッジが粗い場合があります。

3。ケーブルボディの柔軟性と強度

柔軟なケーブルでは、「柔らかさ」と「タフネス」の両方を考慮に入れる必要があります。繰り返し曲げた後に壊すのは簡単ではありません。

・高品質：ケーブルボディは、明白な折り目なしで、手でゆっくりと折りたたむと自然にリバウンドすることができます。導体（内部銅線）には、伸びたときに壊れた音がありません。

・品質の低下：硬すぎる（断熱層が厚すぎる）または柔らかすぎる場合（導体が薄すぎます）、数回曲げた後に壊れたり剥離したりする場合があります（断熱層と導体は分離されています）。

B.材料とプロセス：耐久性と信号伝達を決定します

1。断熱層とカバー層材料

断熱層の材料（導体を包む）と柔軟なケーブルの覆い層（金指を保護するためのコーティング）は、温度抵抗と耐食性に直接影響します。

・高品質：通常、PET（ポリエステル）または高温抵抗性PVCが使用され、強い温度抵抗（-40 ℃〜125）および化学腐食抵抗があります。

・品質の低下：リサイクルプラスチックまたは低コストのPVCを使用する場合があり、温度抵抗が不十分です（高温での軟化と変形）。

2。導体の材料と構造

導体は、ほとんどが銅ホイルまたは缶詰の銅線であり、導電率と酸化抵抗に直接影響します。

・高品質：導体は、高純度の電解銅（≥99.9％）であり、均等に缶詰（中程度の厚さ）であり、酸化斑がありません。断面積は標準（0.1mm²、0.15mm²などなど）を満たし、抵抗値は低くなります（マルチメーターで抵抗を測定することで検証できます）。

・品質の低下：リサイクルされた銅または不純な銅を使用することができ、錫メッキ層は薄くて不均一（局所銅への曝露は酸化しやすい）、導体が薄すぎ（断面積が不十分）、抵抗値が高く（信号減衰または電源が不十分です）。

3。圧着プロセス（コネクタを使用したアセンブリ）

柔軟なケーブルがコネクタ（FPCコネクタなど）で圧着されている場合、圧着品質をチェックする必要があります。

・高品質：圧着はきつく、導体はコネクタピン（脱臼やゆるみなし）と完全に接触し、断熱層が正確に切断され（残留接着なし）、全体的な硬さがあります。

・品質の低下：圧着の緩い（導体とPINの間の接触不足）、残留断熱層（短絡の可能性）、またはオフセットの圧着位置（一部のピンが実行に失敗します）。

C.機能テスト：実際のパフォーマンスを確認します

外観と素材だけで判断するだけでは十分ではなく、実際のテスト確認が必要です。

1。連続性テスト（マルチメーター）

マルチメーターの抵抗範囲（ビープ範囲）を使用して、柔軟なケーブルの両端の金の指に対応するピンの連続性を測定します。

・良質：実施する必要があるすべてのピンは、ビープ音が必要です（抵抗性≤いくつかのオーム）。接続要件のないピンを実行しないでください（無限）。

・品質の低下：回路休憩（特定のピンにビープ音がない）、短絡（無関係なピンの伝導）、または異常な抵抗値（>10Ωなど、信号減衰をもたらす）があります。

2。信号伝送テスト（交換方法）

LCD画面にスクリーンノイズ、フリッカリング、黒い画面などなどの問題がある場合、既知の高品質のソフトケーブルに置き換えることができます。

・交換後の通常のディスプレイ→元のソフトケーブルが損傷しているか、品質が低い場合があります。

・交換後も依然として異常→問題は、画面、マザーボード、またはインターフェイスにある可能性があります。

3。耐久性テスト（長期使用観察）

高周波使用シナリオ（携帯電話、モニターなど）の場合、繰り返しプラグとプラグを解除し、曲げた後のソフトケーブルのパフォーマンスを観察できます。

・高品質：数ヶ月の使用後の貧弱な接触や破損はありません。

・低品質：金指の酸化、ケーブルボディの破損、または短期間での信号の不安定性（1〜2週間など）。

      上記の判断に基づいて、高品質のソフトケーブルは、外観に損傷を与えない、酸化のない明るい金の指、熱耐性および耐食性材料、良好な導体伝導、および正確な圧着プロセスを満たす必要があります。ディスプレイが異常な場合は、ソフトケーブル（特に金の指と曲がり）をチェックすることを優先します。これは、交換方法とマルチメーターテストによって迅速に検証できます。 Shenzhen Hongjia Technologyは、1.14インチ12.1インチのLCDスクリーンとサポートタッチスクリーンの研究開発、生産、販売に焦点を当てており、12年間の業界経験があります。私たちが使用するFPCは非常に信頼性が高く、酸化に耐性があり、柔軟性が良好です。プラグインゴールドフィンガーの金含有量は1.5〜2.0μで、軍事産業、機器、機器、家電、その他の製品に適しています。私たちは多くのフォーチュン500企業にサービスを提供しており、顧客から賞賛を受けています。当社の製品は、顧客が心配しないように、着信資料から出荷まで12の検査プロセスを経る必要があります。
