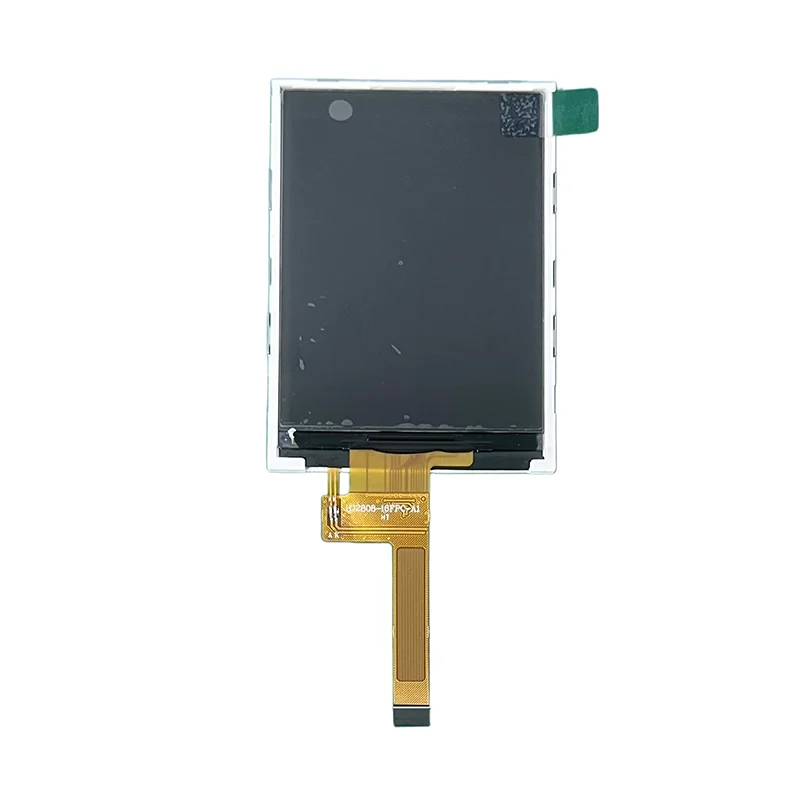

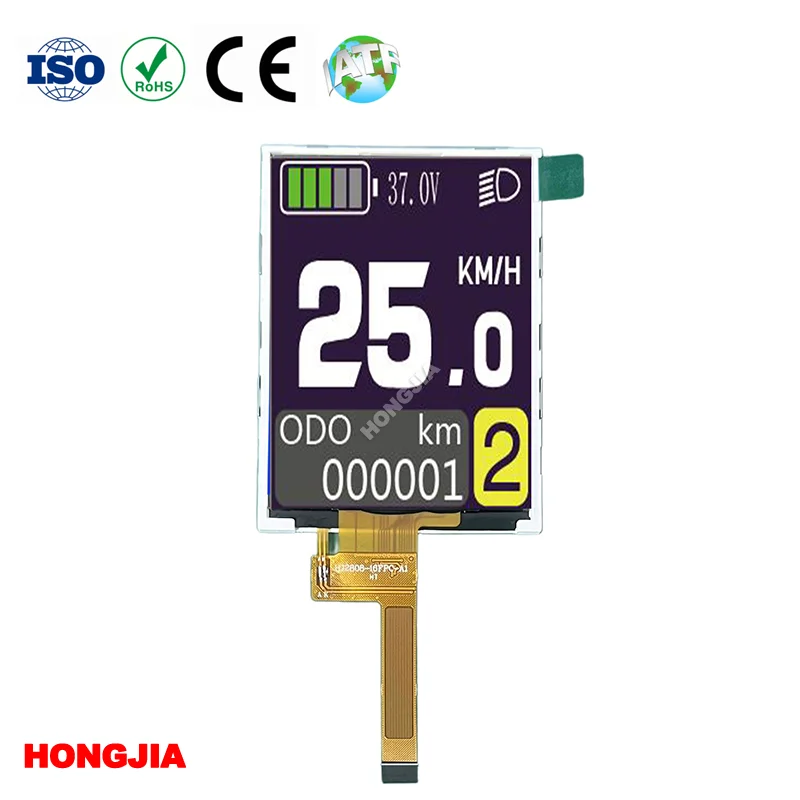

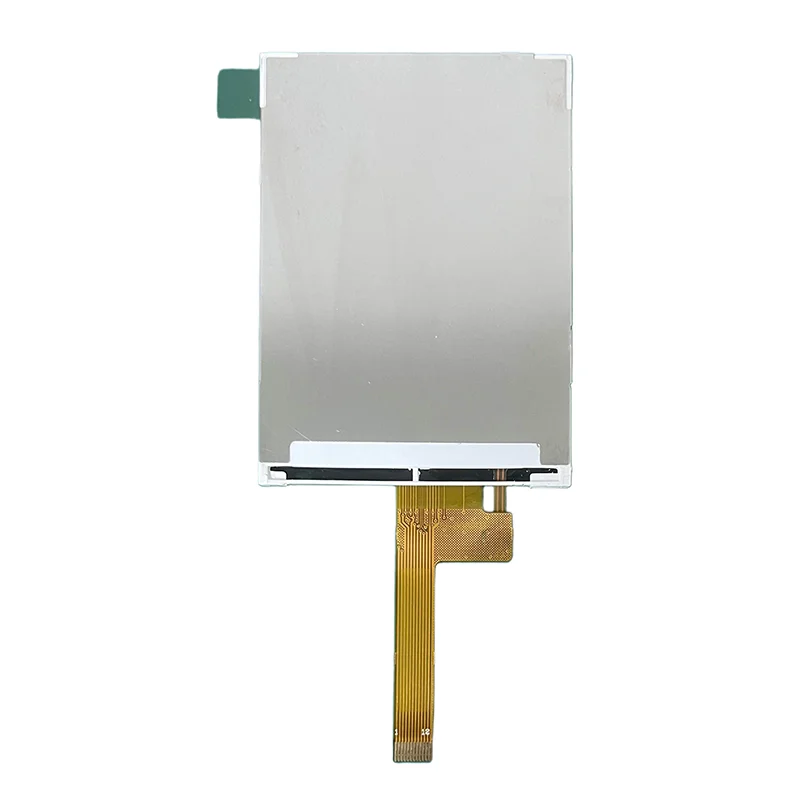

2.8 インチ 240x320 SPI TFT IPS ディスプレイ

Honjia の 2.8 インチ 240x320 SPI TFT IPS ディスプレイは、設計のシンプルさと屋外パフォーマンスを優先するプロジェクト向けに開発されました。ピン数が少ない (わずか 12 ピン) ため、PCB 配線の複雑さとコネクタのコストが削減され、柔軟な SPI インターフェイス (3 線式または 4 線式) はほとんどの主流のマイクロコントローラとシームレスに動作します。実績のある ST7789 ドライバは、安定した動作を提供するだけでなく、強力な静電気防止機能も備えているため、過酷な環境にも適しています。 8 個の高効率 LED を搭載したバックライトは、800 ～ 1000 nit の輝度レベルを実現し、太陽光の下でも優れた可読性を保証します。これは、ハンドヘルド、ポータブル、および屋外の機器にとって重要な機能です。

技術的パラメータ

製品ノート:2.8 インチ 240x320 SPI TFT IPS ディスプレイは当社の標準製品です。ウェブサイトに掲載されている写真、パラメータなどは、お客様の参考用です。具体的な情報は、当社の製品仕様書に基づく必要があります。本製品の仕様書およびその他の仕様書が必要な場合は、弊社営業部までお問い合わせください。喜んで対応させていただきます。

主な特長

1. 超低ピン数 (12 ピン) により、PCB レイアウトが簡素化され、コネクタのコストが削減され、スペースに制約のある設計に最適です。

2. 柔軟な SPI インターフェイスは 3 線式 SPI と 4 線式 SPI の両方をサポートし、ほとんどの低コスト MCU と互換性があります。

3. -30°C ～ 80°C の広い温度範囲で動作し、過酷な環境でも信頼性があります。

4. 高輝度 (800 ～ 1000 ニット): 8 つのバックライト LED により、屋外での使用でも太陽光での優れた可読性を保証します。実績のあるドライバー IC (ST7789) – 成熟し、安定しており、強力な ESD 耐性で十分にサポートされています。

アプリケーション

ポータブル家庭用電子機器: PCB 設計を簡素化する少ないピン数と SPI インターフェイスのおかげで、スマートウォッチ、ハンドヘルド ゲーム、ポータブル デバイスに最適です。

屋外用ハンドヘルド ターミナル: 800 ～ 1000 ニットの輝度と広い温度範囲 (-30 °C ～ 80 °C) により、測量機器やバーコード スキャナなどのフィールド デバイスの太陽光の下でも鮮明な読み取りが保証されます。

産業用制御および計装: 信頼性の高い ST7789 ドライバと IPS 視野角により、長期安定性が必要な HMI パネルや産業用メーターに適しています。

スマート ホームおよび IoT デバイス: ほとんどの低コスト MCU と互換性があり、サーモスタット、ホーム コントロール パネル、センサー ノードでのアプリケーションが可能になります。

自動車およびアフターマーケットエレクトロニクス: 広温度設計は、車載情報ディスプレイ、オートバイのダッシュボード、リアビューカメラシステムに適合します。

よくある質問

Q1: このディスプレイはどのようなインターフェイスをサポートしていますか?

A: 2.8 インチ 240x320 SPI TFT IPS ディスプレイは、3 線式 SPI と 4 線式 SPI の両方をサポートしており、直接接続用のほとんどの主流 MCU と互換性があります。

Q2: 800 ～ 1000 ニットは屋外の太陽光に十分な明るさ​​ですか?

A: はい、直射日光下でもはっきりと読めるため、屋外の機器に最適です。

Q3: 使用温度範囲はどれくらいですか?

A: ディスプレイは -30°C ～ 80°C で動作し、ほとんどの産業、屋外、自動車環境をカバーします。

Q4: ドライバICは何を使用していますか?信頼できるものですか?

A: 高い信頼性と優れた ESD 保護で知られる成熟した ST7789 ドライバー IC を使用しています。

Q5: この画面はマイコンでも使用できますか?

A: はい、SPI インターフェイスと 12 ピンの設計は MCU 統合用に特に最適化されており、開発が簡素化されています。
