3.5 インチ 640 × 480 MIPI ディスプレイを使用する前に確認すべきことは何ですか?

承認する前に3.5 インチ水平スクリーン 640x480 MIPI インターフェイスでは、実際のアクティブな解像度と方向、ホスト ボードの MIPI 要件、30 ピンのピン配置、機械図面、サプライヤーの初期化と光学文書の 5 つを確認します。 HONGJIA の HJ3450-02 は、コンパクトな産業用製品、ハンドヘルド製品、スマートホーム製品、美容製品、および消費者向け製品に適合しますが、未解決の仕様が 1 つあると、コストのかかる再設計が発生する可能性があります。

まず、HJ3450-02 が 640 × 480 横型ディスプレイか 480 × 800 縦型モジュールかを確認します

最初の答えは、公開されている情報では完全には解決されていません。製品説明では、HJ3450-02 が 640 × 480 水平ディスプレイとして示されていますが、仕様表では個別に 480(RGB) × 800 と記載されています。この矛盾は、フォーマットの詳細ではなく、技術的な問題として扱ってください。

サンプリング前に仕様の矛盾を解決する

HONGJIA に、アクティブ マトリクス解像度、ピクセル配置、ネイティブ スキャン方向、視野方向、および引用されているモジュールの正確なリビジョンを確認するよう依頼してください。現在のデータシートと、アクティブな領域を特定する写真または図面をリクエストしてください。外形寸法やコネクタの位置から方向を推測しないでください。

640 × 480 モジュールと 480 × 800 モジュールでは、異なる UI アセット、フレームバッファの想定、初期化コマンド、およびエンクロージャ レイアウトが必要になる場合があります。ディスプレイが物理的に水平であるが、パネル データが縦向きスキャン用に構成されている場合、ソフトウェア チームは回転サポートを必要とする可能性があります。これは、起動時間、メモリ使用量、タッチ座標、画像構成に影響を与える可能性があります。

検証された方向を製品の UI と筐体に一致させます。

ハンドヘルド テスターまたは産業用制御インターフェイスの場合、水平スペースはトレンド グラフ、測定ラベル、および 2 列の制御に適している場合があります。縦向きのパネルは、リストや垂直方向に積み重ねられたワークフローに適している場合があります。工業デザインが固まる前に、ベゼル開口部、アクティブエリア、視線方向、ケーブル出口、取り付け機能に照らして選択を確認してください。

を使用します。HJ3450-02 商品ページ開始点として、引用されたリビジョンの管理された図面を取得します。

HONGJIA モジュールがコンパクトな組み込みインターフェースに提供するもの

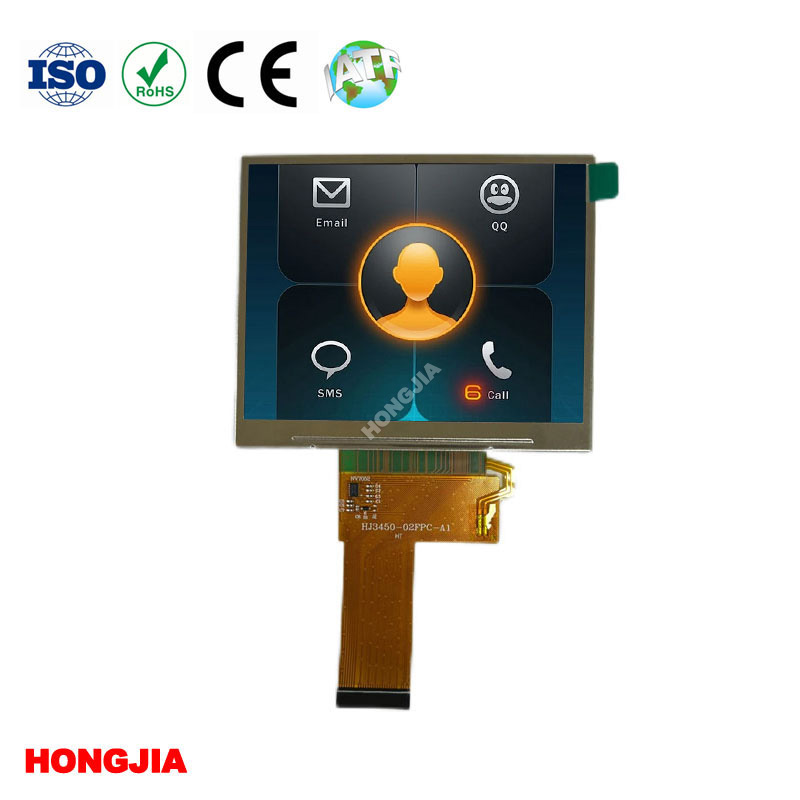

HJ3450-02 は、NV3051F ドライバー IC、MIPI インターフェイス、および 30 ピン接続を備えた 3.5 インチ IPS 透過型 TFT LCD モジュールとして説明されています。記載されている外形は 76.2 × 63.2 × 3.5 mm、記載されている動作温度範囲は -20°C ～ 70°C です。輝度は最大 500 cd/m² まで選択可能としてリストされているため、すべてのサンプルが最大値を使用していると仮定するのではなく、正確な輝度ビンを確認してください。

IPS は、オペレーターが画面を垂直から外して見るときに、より一貫した色とコントラストを維持するのに役立ちます。実際の視野角、コントラスト、カバーレンズの反射、製品の照明条件下での可読性を確認する必要性がなくなるわけではありません。 「透過性」も重要です。モジュールは太陽光で読み取り可能な半透過型パネルとしてではなく、バックライト照明で見ることを目的としています。

このモジュールのサイズと MIPI 接続により、ハンドヘルド検査機器、産業機器、医療関連機器、美容機器、スマートホーム製品、POS ハードウェア、家庭用電化製品などのコンパクトな組み込みシステムの候補となります。適合性は、ホスト プロセッサ、光スタック、エンクロージャ、および環境ターゲットによって異なります。

ホスト ボードは 30 ピン MIPI 接続を駆動できますか?

ホストがパネルの正確な MIPI-DSI 電気要件とソフトウェア要件をサポートしている場合のみ。 30 ピンのコネクタは物理インターフェイスを表します。それ自体では、レーン数、レーン速度、ピクセル形式、コマンド シーケンス、電源レール、またはバックライト制御方法はわかりません。

MIPI レーン数、タイミング、初期化コマンド、ピン配列、コネクタの方向を確認します。

レイアウトの前に、完全なピン定義を要求し、次のことを確認します。

• MIPI データ レーン数、クロック動作、および必要なデータ レート
• サポートされているピクセル形式、色の順序、ビデオまたはコマンドモード
• 水平および垂直タイミング要件
• リセット、スタンバイ、電源投入、およびシャットダウンのシーケンス
• パネル電源、I/O電圧、バックライト入力、およびバックライト電流範囲
• FPC コンタクト側、コネクタの方向、ケーブル長の制限、およびピン番号
• NV3051F 初期化コマンドと必要なレジスタ設定

一般的なフィールド障害は単純です。FPC がミラー化されている、リセット ラインがフローティングのままになっている、ホストが間違った色の順序を使用している、または有効なフレーム データを受信せずにディスプレイが点灯しているなどです。通常、白い画面は MIPI 互換性を証明しません。バックライトとパネルの電源が存在することを証明するだけかもしれません。

ファームウェア エンジニアに、生産予定と同じプロセッサ ファミリ、ブリッジ、コネクタ、電源シーケンスを使用してサンプルをテストしてもらいます。ボードが別の MIPI 実装を使用している場合は、カスタム FPC または初期化構成が可能かどうか、また標準モジュール設計内にどのような変更が残っているかを HONGJIA に問い合わせてください。

展示サンプルから設計承認に移行するにはどの書類が必要ですか?

サンプルは画質やフィット感を確認するのに役立ちます。意匠承認ではありません。ハードウェア、ファームウェア、機械、および購買チームが同じリビジョンをレビューできるドキュメント セットをリクエストします。

• 解像度と方向が確認された現在の製品データシート
• 外形、アクティブエリア、表示エリア、厚さ、取り付けの詳細、FPC の位置を示す機械図面
• コネクタのピン配列、電源、バックライト、インターフェイス条件を含む電気仕様
• NV3051F ドライバー IC の初期化コードまたはコマンド シーケンス
• 明るさ、コントラスト、視野方向、均一性に関する光学データ（利用可能な場合）
• 動作温度および保管温度の制限とディスプレイの欠陥の検査基準
• リビジョン管理されたサンプルの識別と、サンプルと製品バージョン間の既知の相違点

タッチが製品の一部である場合、タッチ パネル、カバー レンズ、接着剤、および FPC は別個のレビューとして扱ってください。接着前に適合するディスプレイでも、最終的な光学スタックが指定された後は適合しない可能性があります。

3.5 インチの横型 IPS ディスプレイはどこに適していますか?また、どこに適さない可能性がありますか?

この 3.5 インチ MIPI TFT ディスプレイは、コンパクトなカラー インターフェイス、水平レイアウト、標準の組み込み接続が必要な場合に賢明な候補です。ハンドヘルド機器、産業用制御機器、美容機器、スマートホーム インターフェース、および筐体容積が重要となるその他の製品については、早期に検討する価値があります。

製品が、テスト済みの光学設計、-20 °C 未満または 70 °C を超える動作、半透過型パネル、異常に高い輝度、またはポートレート専用のユーザー エクスペリエンスなしで太陽光での可読性を必要とする場合には、不適切な可能性があります。それらの要件は引用する前に明記する必要があります。 HONGJIA は、広温度対応製品や半透過型製品など、他のディスプレイ カテゴリも提供していますが、HJ3450-02 がそれらの機能を提供するとは想定していません。

もう 1 つの実際的な制限はソフトウェアです。グラフィックス スタックがパネルを必要な方向に回転したりアドレス指定したりできない場合、開発の後半でディスプレイを変更すると、ボードまたは UI の再設計が必要になる可能性があります。サンプルの評価中にその決定を確認してください。

米国のデザインインチームは、RFQ を発行する前に HONGJIA に何を要求する必要がありますか?

製品リンクだけでなく、管理された要件を送信します。確認されたターゲットの解像度、方向、アクティブ領域、エンクロージャの制限、温度範囲、明るさの目標、ホスト プロセッサまたはブリッジ、MIPI 要件、および想定される年間需要を述べます。 HONGJIA に各項目を標準、構成可能、またはカスタムとしてマークするよう依頼します。

サンプル、FPC およびタッチ オプション、カスタマイズ制限、生産継続性の証拠をリクエストします。

対象となる FPC、コネクタ、バックライトのセットアップ、該当する場合はタッチ オプションなど、提案された製品構成からサンプルをリクエストします。 HONGJIA が FPC、ピン割り当て、カバー レンズ、タッチ パネル、輝度、または初期化設定をカスタマイズできるかどうかを確認し、各変更に必要な最小注文、ツール、リード タイム、および検証作業を尋ねます。

生産を決定するには、計画されたモジュールのリビジョン、ドライバー IC の調達位置、変更通知の慣行、品質検査プロセス、工場または FAE チームから利用可能なサポートなど、供給継続の証拠を求めてください。形式的に証明書やテストレポートを要求しないでください。最終製品に実際に必要な規格を特定し、関連する文書を要求してください。

HONGJIA を使用する3.5 インチ水平 MIPI ディスプレイ情報技術的な議論を開始してから、640 × 480 と 480 × 800 の競合を解決することを RFQ の条件にします。次の正しいステップは、あいまいな表に基づいた発注書ではなく、文書化されたサンプルレビューです。
