3.1 インチ TFT LCD RGB インターフェイスとは何ですか? それが組み込みディスプレイ設計に重要である理由は何ですか?

のRGBインターフェース付き3.1インチTFT LCD組み込みシステム、産業用制御パネル、医療機器、携帯機器、家庭用電化製品で広く使用されています。この記事では、このディスプレイの仕組み、RGB インターフェイスが重要な理由、システムへの統合方法、設計と展開中にエンジニアが直面する課題について、技術的かつ実践的に深く理解します。また、開発者や製品設計者が情報に基づいた意思決定を行えるよう、選択基準、一般的な落とし穴、トラブルシューティング戦略、実際のアプリケーションについても説明します。

目次

• 1. 3.1 インチ TFT LCD RGB インターフェイスの概要
• 2. TFT LCD技術を理解する
• 3. RGB インターフェイスの特徴は何ですか?
• 4. システムアーキテクチャと信号の流れ
• 5. 主要な技術仕様の説明
• 6. RGBインターフェースディスプレイのメリット
• 7. 制限とエンジニアリング上の課題
• 8. 現実世界のデバイスでのアプリケーション
• 9. 設計と統合のガイドライン
• 10. 他のインターフェースとの比較
• 11. 一般的な問題のトラブルシューティング
• 12. エンジニア向け選定ガイド
• 13. よくある質問
• 14.結論と連絡先情報

1. 3.1 インチ TFT LCD RGB インターフェイスの概要

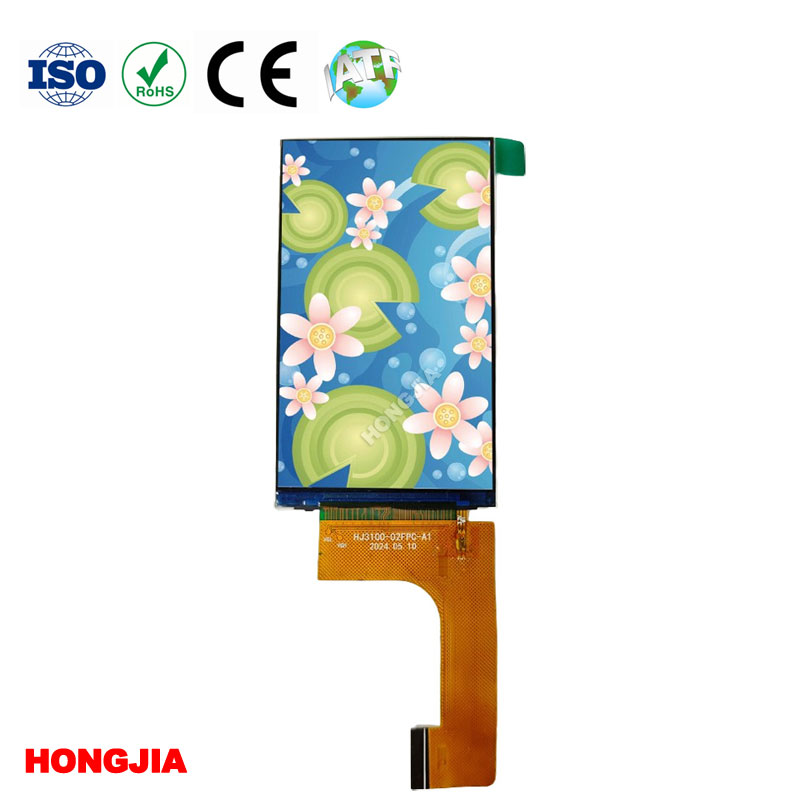

の3.1インチTFT LCD RGBインターフェースは、小さな設置面積で高品質のビジュアル出力を必要とする組み込みシステム向けに設計されたコンパクトなディスプレイ ソリューションです。 TFT (薄膜トランジスタ) テクノロジーによりアクティブ マトリックス制御が可能になり、鮮明な画像、高速応答時間、正確な色再現が保証されます。

SPI や I2C などのシリアル インターフェイスとは異なり、RGB インターフェイスはピクセル データを並行して送信するため、より高いリフレッシュ レートとよりスムーズなグラフィック パフォーマンスをサポートできます。このため、リアルタイムのビジュアル更新が不可欠なアプリケーションに特に適しています。

2. TFT LCD技術を理解する

TFT LCD は、薄膜トランジスタを使用して各ピクセルを個別に制御するアクティブ マトリックス LCD の一種です。この構造により、コントラストが向上し、クロストークが減少し、全体的な画像の安定性が向上します。

主要なコンポーネントには次のものが含まれます。

• 調光用液晶層
• 照明用バックライトユニット
• RGB表現用カラーフィルター
• ピクセル制御用の薄膜トランジスタマトリクス

3.1 インチ サイズは、スペースが限られているものの、視覚的な鮮明さが依然として重要なポータブル デバイスによく選択されます。

3. RGB インターフェイスの特徴は何ですか?

RGB インターフェイスは、赤、緑、青の色信号を同時に送信するパラレル データ伝送方式です。各ピクセルはこれら 3 つの信号の組み合わせによって定義され、正確な色制御が可能になります。

主要な特性:

• パラレルデータ伝送（8/16/18/24ビットRGB）
• 高いリフレッシュ能力
• 低遅延のビジュアルアップデート
• コントローラーからディスプレイへのダイレクトピクセルマッピング

RGB インターフェイスは複雑なシリアル デコードをバイパスするため、パフォーマンス重視の組み込みシステムで広く使用されています。

4. システムアーキテクチャと信号の流れ

一般的な 3.1 インチ TFT LCD RGB システムは、マイクロコントローラーまたはプロセッサ、ディスプレイ ドライバー IC、および LCD パネル自体で構成されます。

信号の流れのプロセス:

1. CPU/GPUがフレームバッファデータを生成
2. RGB 信号はパラレル GPIO または LCD コントローラー経由で出力されます
3. 同期信号 (HSYNC、VSYNC、DE) によりフレーム タイミングを調整します
4. TFT パネルはピクセルデータをラインごとに受信します
5. ディスプレイドライバーはそれに応じてピクセルマトリックスを更新します

タイミングの精度は非常に重要です。同期信号に不一致があると、画像のちらつき、ティアリング、歪みが発生する可能性があります。

5. 主要な技術仕様の説明

仕様を理解することは、システムを適切に統合するのに役立ちます。

6. RGBインターフェースディスプレイのメリット

RGB インターフェイスにはいくつかのパフォーマンス上の利点があり、組み込みシステムにとって好ましい選択肢となっています。

• 高いリフレッシュパフォーマンス:リアルタイムグラフィックスに最適
• 低遅延:直接ピクセル転送により遅延を最小限に抑える
• より良い画質:圧縮アーティファクトなし
• ハードウェアのシンプルさ:シンプルなディスプレイコントローラー設計

これらの利点は、医療監視、産業用ダッシュボード、ポータブル試験装置などのアプリケーションで特に重要です。

7. 制限とエンジニアリング上の課題

RGB インターフェイスの設計には利点がありますが、課題も伴います。

• 多くの GPIO ピンが必要 (ピン数が多い)
• シグナルインテグリティのための複雑な PCB 配線
• より高いEMI感度
• 大型ディスプレイの拡張性が制限される

エンジニアは、ノイズ干渉やタイミングエラーを避けるために、レイアウトと接地戦略を慎重に設計する必要があります。

8. 現実世界のデバイスでのアプリケーション

3.1 インチ TFT LCD RGB インターフェイスは、業界全体で広く採用されています。

• 産業用制御パネル
• ハンドヘルド医療診断ツール
• スマートホーム制御インターフェース
• ポータブル測定器
• 家電製品（GPS、POS端末）

サイズ、パフォーマンス、コストのバランスにより、非常に汎用性が高くなります。

9. 設計と統合のガイドライン

最適なパフォーマンスを確保するには、エンジニアは次の設計原則に従う必要があります。

• HSYNC と VSYNC の厳密なタイミング同期を維持します。
• インピーダンス制御された PCB 配線を使用する
• 信号線はできるだけ短くしてください
• 適切な電源デカップリング コンデンサを適用します。
• ファームウェアのリフレッシュ レートを最適化する

適切に実装すると、安定した表示パフォーマンスと長期的な信頼性が保証されます。

10. 他のインターフェースとの比較

RGB は、コンパクトで高速な組み込み視覚化システムにとって依然として好ましい選択肢です。

11. 一般的な問題のトラブルシューティング

一般的な問題には次のようなものがあります。

• タイミングのずれによる表示のちらつき
• ビット深度の設定が間違っているため、色が正しくない
• 同期信号の欠落による空白の画面
• 接地不良によるノイズ干渉

解決策:

• クロックと同期信号のタイミングを確認する
• ファームウェアの構成設定を確認する
• PCB レイアウトとシールドを改善する
• 適切な電圧調整を使用する

12. エンジニア向け選定ガイド

3.1 インチ TFT LCD RGB モジュールを選択する場合は、次の点を考慮してください。

• アプリケーションの解像度要件
• 利用可能な MCU またはプロセッサ インターフェイス機能
• 消費電力の制約
• 使用環境（温度、湿度）
• 屋内/屋外で使用する場合の明るさの要件

適切に適合したディスプレイにより、開発時間が大幅に短縮され、ユーザー エクスペリエンスが向上します。

13. よくある質問

Q1: RGB インターフェイスが組み込みシステムに好まれるのはなぜですか?
それは、遅延を最小限に抑えた高速で直接的なピクセル データ転送を提供するためです。

Q2: 3.1 インチ TFT LCD は屋外での使用に適していますか?
はい、十分な明るさ​​とアンチグレア処理が施されていれば可能です。

Q3: RGB インターフェースには専用のコントローラーが必要ですか?
はい、ほとんどのシステムでは、RGB 出力をサポートする LCD コントローラーまたは MCU が必要です。

Q4: TFT 液晶ディスプレイのちらつきの原因は何ですか?
不適切な同期信号または不安定な電源供給。

Q5: RGB インターフェースはバッテリー駆動のデバイスでも使用できますか?
はい。ただし、データアクティビティが増えるため、電力の最適化が必要です。

14.結論と連絡先情報

3.1 インチ TFT LCD RGB インターフェイスは、依然として組み込みシステム設計において最も効率的で広く使用されているディスプレイ ソリューションの 1 つです。高速かつ高品質のビジュアルを提供できるため、産業、医療、民生用アプリケーションには不可欠なものとなっています。ただし、実装を成功させるには、タイミング、レイアウト、システム統合に細心の注意を払う必要があります。

信頼性の高いディスプレイモジュールと専門的な技術サポートについては、SZ ホンジア テクノロジー シェアーズ リミテッドは、さまざまな産業要件に合わせてカスタマイズされた TFT LCD ソリューションを提供します。

高品質の TFT LCD ソリューションまたは技術提携をお探しの場合は、お問い合わせSZ Honjia Technology Shares Limited では、お客様の次のプロジェクトをサポートする準備ができています。
