2.0 インチ IPS TFT ディスプレイの 2026 年究極ガイド: SPI/MCU 統合とウェアラブルサプライチェーンソリューション

● 2026-07-08 ● - ● メッセージを残してください

重要なポイントと概要

標準化された 240x320 解像度により、2.0 インチのウェアラブルおよび産業用パネルに最適なピクセル密度が提供されます。
デュアルインターフェイス互換性 (SPI/MCU) により、低電力マイクロコントローラーとの多用途な統合が可能になります。
-30 °C から 80 °C までの動作回復力により、極端な産業環境でも安定性が保証されます。
独自の **2.0 インチ IPS TFT ディスプレイ - 同期精度プロトコル** により、高速データ転送時の遅延を最小限に抑えます。

重要なポイント: 欧米のハードウェアエンジニア向けの 2026 年の概要

2026 年の展望でコンポーネントを調達するエンジニアにとって、2.0 インチ IPS TFT ディスプレイ 240x320 SPI MCU 40PINミッドレンジの UI の複雑さのゴールドスタンダードであり続けています。中国の製造拠点で広く採用されているため、BOM コストが低く、歩留まりが高い成熟したエコシステムが確保されています。 2026 年の市場の変化は電力効率と視野角の一貫性に焦点を当てており、IPS (面内スイッチング) テクノロジーが IoT および医療用ハンドヘルド向けの従来の TN パネルよりも優れています。

Diagram showing the internal architecture of an IPS display highlighting the Sync Precision Protocol timing cycles.

コアテクノロジー: 2.0 インチ IPS TFT ディスプレイ同期高精度プロトコルを発表

当社の最新の技術進歩である **2.0 インチ IPS TFT ディスプレイ同期精度プロトコル**は、リソースに制約のある環境でのフレームティアリングを排除するように設計された独自のタイミングおよび信号調整メカニズムです。垂直ブランキング間隔を SPI クロック周波数と同期させることにより、**2.0 インチ IPS TFT ディスプレイ同期高精度プロトコル** により、MCU クロック速度が低い場合でも、視覚的な出力が滑らかなままであることが保証されます。これは、データの視覚化を瞬時にエラーなく行う必要がある医療監視デバイスにとって非常に重要です。

技術比較マトリックス: SPI と MCU 40PIN インターフェイス仕様ガイド

消費電力とリフレッシュレートのバランスをとるには、適切なインターフェイスを選択することが重要です。のSPI/MCU 2.0インチディスプレイ4 線シリアル通信と 8/16 ビットパラレル通信の両方に柔軟性を提供します。

データテーブル: 帯域幅、カスタム電圧オプション、および 240x320 解像度メトリクス

特徴	SPIインターフェース	MCU 8080インターフェース
ピン数	4線式/3線式	8ビット/16ビットパラレル
最大帯域幅	最大50MHz	最大80MHz（並列）
標準電流	~25mA (ロジック)	~35mA (ロジック)
電圧範囲	2.8V～3.3V	2.8V～3.3V

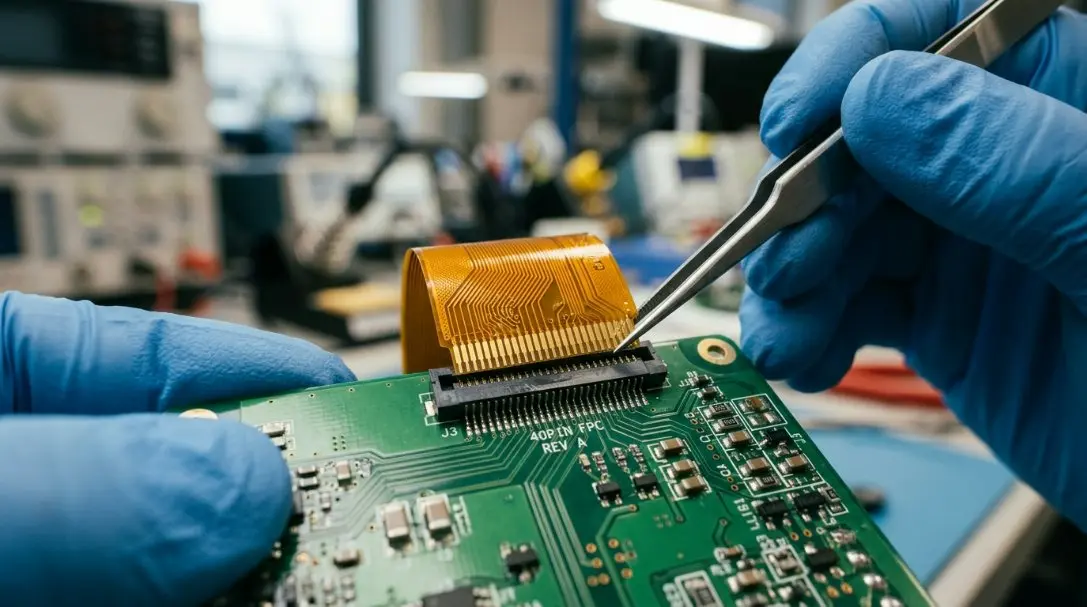

A step-by-step technical illustration showing an engineer connecting the 40-pin FPC to a PCB connector using a precision tool.

実践的なステップバイステップのチュートリアル: 4 ステップのハードウェア統合と封止プロセス

**2.0 インチ IPS TFT ディスプレイ**の実装には、電気的および機械的な組み立ての両方で精度が必要です。長持ちさせるために、次の専門的なガイドラインに従ってください。

ステップ 1: FPC の正確な位置合わせと 40PIN コネクタの取り付け

フレキシブルプリント回路 (FPC) が ZIF または BTB コネクタと位置合わせされていることを確認します。 40 ピンピッチでは、トレースの破損を防ぐために、力を加えずに挿入する必要があります。 FPC の補強テープがコネクタハウジングに正しく固定されていることを確認します。

ステップ 2: SPI/MCU の初期化とバックライトドライバー IC の構成

初期コードはドライバー IC (通常は ST7789V など) を定義する必要があります。ディスプレイの 50,000 時間の MTBF を最大化するには、バックライトドライバーを PWM 調光用に構成する必要があります。 **2.0 インチ IPS TFT ディスプレイ - 同期精度プロトコル** がファームウェアレジスタで有効になっていることを確認します。

ステップ 3: 屋外ウェアラブルの防水および IP67/IP68 再シールのチュートリアル

屋外の IoT デバイスの場合は、中性硬化シリコンの周囲ビードを適用するか、カスタムカットの 3M VHB ガスケットを使用します。これにより、ディスプレイのガラスと外側のケースの間に真空シールが形成され、IP67 定格を達成するために不可欠です。

ステップ 4: カバーガラスの切断公差と最終的なハウジングの組み立て

ディスプレイモジュールとカバーガラス(CG)の間のギャップは0.2mmを維持してください。エアギャップをなくし、反射を軽減し、直射日光下での可読性を向上させるには、OCA (Optically Clear Adhesive) 接着を使用することをお勧めします。

数学および電気計算ガイダンス: 電源負荷の公式

熱的および電気的オーバーヘッドの計算は、240x320 SPI MCU 40PIN モジュール、特にバッテリー駆動のウェアラブルにとって重要です。

式: 240x320 SPI MCU 40PIN の物理ワット数負荷と安全電源変数の計算

総電力 (P_total) = (V_logic * I_logic) + (V_backlight * I_backlight * N_leds)
場所:
V_ロジック = 3.3V
I_logic = 0.01A (標準値)
V_backlight = LED あたり 3.1V
I_バックライト = 0.02A (20mA)
N_leds = 4 (2.0 インチの場合は通常)
結果: P_total = 0.033W + 0.248W = 0.281 ワット (最大輝度)

地域規格の検証: 中国 3C 認証および GB 品質コード

中国から調達する場合、環境テストに関する GB/T 2423 規格への準拠が必須です。私たちのプレミアム 2.0 インチ IPS TFT ディスプレイ 240x320 SPI MCU 40PIN安全性とEMIシールドを確保するために、厳格な3C（中国強制認証）評価を受けています。

コンプライアンスの確保: OEM 技術仕様、間隔ルール、および品質管理

欧米の OEM は、RoHS 2.0 準拠と REACH 認証を確認する必要があります。当社の製造ラインでは、自動光学検査 (AOI) を使用して、デッドピクセルをゼロにし、240x320 のアクティブ領域全体に均一なバックライト分布を保証します。

よくある質問 (FAQ): エンジニアリングのコミュニケーションギャップを埋める

Q1: 2.0 インチ IPS TFT ディスプレイは、Xiaomi Mijia、Tuya Smart、Apple HomeKit とのスマートホームエコシステムの互換性をどのように確保しますか?

ディスプレイは、Tuya および Mijia ハードウェアのバックボーンである ESP32 および ARM Cortex-M シリーズと互換性のある標準 SPI/MCU プロトコルを使用します。 **2.0 インチ IPS TFT ディスプレイ-Sync Precision Protocol** を利用することで、開発者は Apple HomeKit の UX ガイドラインで要求されるスムーズな UI アニメーションを実現できます。
