ハンドヘルドデバイスの 2.0 インチ HD TFT ディスプレイ (解像度 480*360、RGB インターフェイス) のハードウェア設計テクニック

     のハードウェア設計2.0インチHD横長ディスプレイハンドヘルド デバイスの (解像度 480*360、RGB インターフェイス) は、表示品質、消費電力、物理スペース、信頼性のバランスに重点を置いています。以下は、Shenzhen Honjia Technology のエンジニアによって要約された主要な設計手法と考慮事項です。

I. インターフェースとシグナルインテグリティ

1. RGB インターフェースの選択

RGB565 (16 ビット) または RGB666 (18 ビット) パラレル インターフェイスの使用を優先して、60 Hz で 480*360 の解像度に十分なデータ帯域幅を確保します (約 ~20 MHz のピクセル クロックが必要)。

メインコントローラーのインターフェース電圧が LCD のインターフェース電圧と一致しない場合 (例: 1.8V 対 3.3V)、レベルシフト IC (TXS0108E など) またはバッファと組み合わせた抵抗分圧器を追加する必要があります。

2. 信号ルーティングの最適化

長さのマッチングとインピーダンス: RGB データ ライン (D[0:17]) は、そのグループ内で長さが一致している (偏差が 100 ミル以下) ことをお勧めします。クロック ライン (PCLK) は独立して長さを一致させ、高速ノイズ源から遠ざけて配線する必要があります。

グランド ガードとシールド: FPC (フレキシブル プリント回路) または PCB 上で、GND ラインを使用して、RGB 信号をバックライト PWM や電源ラインなどのノイズ源から分離します。

終端マッチング: 伝送距離が 10cm を超える場合、信号の反射を抑制するために LCD 端に直列抵抗 (22Ω ～ 100Ω) が追加される場合があります。

II.電源と消費電力の制御

1. 多チャンネル電源設計

一般的な要件には、VDD (ロジック電圧、通常 3.3 V/1.8 V)、VCI (ドライバ電圧、~3.3 V)、バックライト LED 駆動電圧 (直列 LED の数に応じて 3.5 V ～ 20 V の範囲) が含まれます。

VDD と VCI を供給するために低ノイズ LDO (TPS7A47 など) を使用することをお勧めします。これにより、スイッチング電源からのリップル ノイズが表示の均一性を妨げるのを防ぎます。

2. バックライトの省電力戦略

この特定のディスプレイは 6 個の LED で構成されるバックライトを備えており、800 nit の高輝度を実現し、直射日光の下でも鮮明な読みやすさを保証します。あるいは、高効率 LED ドライバ IC (LP8556 など) を使用して、PWM 調光 (ちらつきを防ぐために 1 kHz 以上を推奨) とアナログ調光を組み合わせたハイブリッド制御方式をサポートすることもできます。

自動輝度調整: 周囲光センサー (APDS-9301 など) を組み込んで、周囲の照明条件に基づいてバックライトを動的に調整し、30% 以上の省電力を実現します。

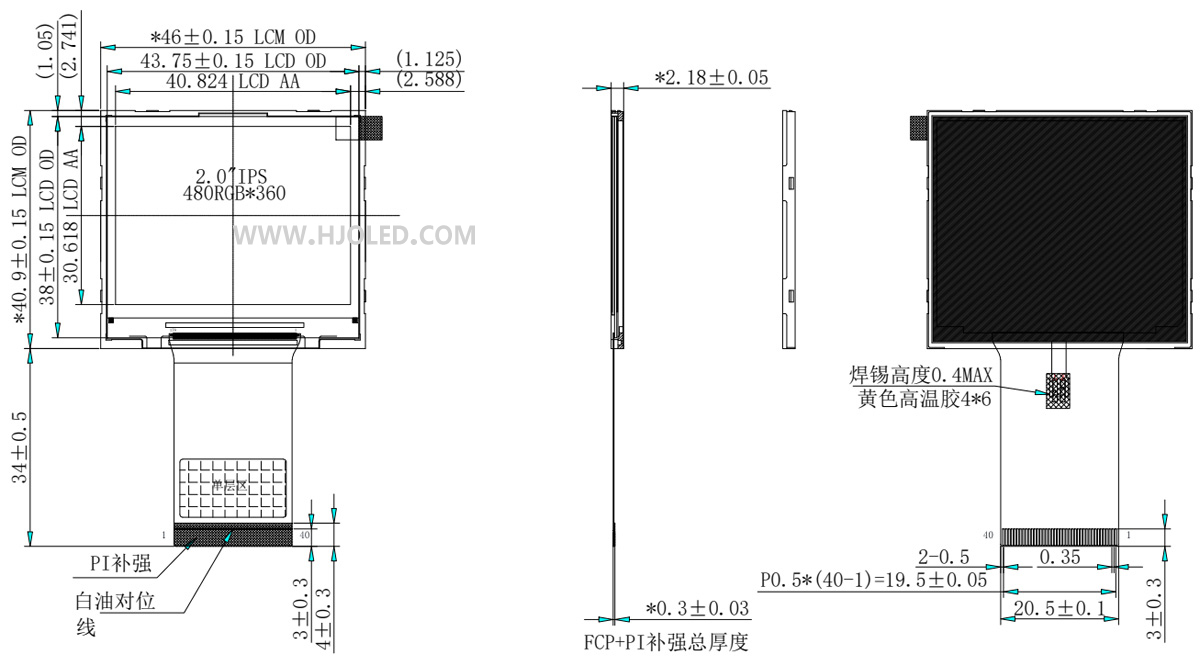

3. 2.0 インチ HD TFT ディスプレイ: これは、480 × 360 ピクセルの高解像度解像度を備えた横長のディスプレイです。 ST7701S ドライバー IC と RGB インターフェイスを利用します。メインボードを設計するときは、CPU にディスプレイを効果的に駆動する能力が不足するシナリオを防ぐために、ホスト CPU が高解像度ディスプレイと RGB インターフェイスをサポートしていることを確認することが重要です。 480 × 360 の横長構成のアスペクト比は 4:3 です。したがって、表示された画像が 90 度回転しないように、ソフトウェアの初期化中に (通常は 0x36 コマンドの MV/MX/MY ビットを介して) スキャン方向を正しく設定する必要があります。

Ⅲ． EMCと干渉耐性

1. LCDモジュールのシールド

バックライト モジュールと PCB の間に導電性フォームを配置します。さらに、FPC (フレキシブルプリント回路) を銅箔で包み、接地して放射ノイズを最小限に抑えます。

2. 電源デカップリング

各電源入力に、10 μF のセラミック コンデンサを 0.1 μF の高周波コンデンサと並列に取り付け、LCD コネクタの近くに配置します。

3. 同期信号保護

高周波ノイズを除去するには、フェライト ビーズ (BLM18PG121SN1 など) を HSYNC および VSYNC 信号と直列に挿入します。

IV.テストと検証

1. 電源投入シーケンスの検証ホスト コントローラーと LCD モジュールの両方の電源と信号のタイミング シーケンスが、それぞれのデータシートに指定されている要件 (たとえば、10 ミリ秒を超えるリセット パルス幅) に準拠していることを確認します。

2. 表示品質テスト

単色およびチェッカーボードのテスト パターンを利用して、色の斑点、ちらつき、および画像の残像 (ゴースト) を検査します。オシロスコープを使用して PCLK (ピクセル クロック) ジッターを測定します。この値はクロック周期の 5% 未満に保つ必要があります。

3. ESD保護

TVS ダイオード アレイ (SRV05-4 など) を FPC インターフェイスに取り付けて、IEC 61000-4-2 レベル 4 規格への準拠を確保します。

     前述の設計戦略の実装により、限られた物理的設置面積内で安定した高解像度のディスプレイ パフォーマンスを実現することが可能となり、それによってハンドヘルド デバイスのバッテリー寿命を延ばすことができます。試作後は消費電力やEMIのテストを優先し、量産に向けてFPCの耐久性検証を行うことをお勧めします。 Shenzhen Honjia Technology は、1.14 ～ 12.1 インチのディスプレイ スクリーンとそれに付随するタッチスクリーンの研究開発、製造、販売において 12 年間の専門知識を誇っています。当社の包括的な製品範囲には、高解像度、高輝度、不規則な形状のディスプレイが含まれており、さまざまなインターフェイス オプションを備えています。完全に自動化された生産機械を備えた自社の専用製造施設で運営されており、当社は誇りを持って世界中のフォーチュン 500 企業の多くにサービスを提供しています。さらに、36ヶ月のアフターサービス保証も付いておりますので、安心してご利用いただけます。
