電子製品における 6 ビット シリアル RGB インターフェイスを備えた 2.4 インチ LCD スクリーン アプリケーション

     解像度 240*320 の 2.4 インチ LCD 画面は市場で非常に一般的であり、そのインターフェイスは通常標準です。  今日、Shenzhen Honjia Technology のエンジニアは、6 ビット シリアル RGB インターフェイスを備えた 2.4 インチ TFT スクリーンという、あまり一般的ではないインターフェイスを共有する予定です。この組み合わせは、コスト、パフォーマンス、設計の複雑さの間で優れたバランスを実現し、一定レベルの表示品質を必要とする低価格から中価格帯のデバイスで広く使用されています。

1. 6ビットシリアルRGBインターフェースとは何ですか?

A. RGB: 赤、緑、青の原色のデータ ラインを使用して画面の各ピクセルを駆動することを指します。

B. 6 ビット: 各色成分 (R、G、B) の深度が 6 ビット、つまり 64 レベルのグレースケールであることを示します。単一ピクセルの色深度を合計すると、262K 色 (64 * 64 * 64 = 262,144) になります。これは、一般的な 16 ビット (65,000 色) または 24 ビット (1,670 万色) RGB よりも色の忠実度がわずかに低くなりますが、人間の目に適した多くの非専門的な画像アプリケーションには通常十分です。

C. シリアル: これが鍵です。従来のパラレル RGB インターフェイス (VSYNC、HSYNC、DE、D0 ～ D15/23 などの多数のデータおよび制御ラインが必要で、通常は 20 ラインを超える) とは異なり、シリアル RGB は、各ピクセルの RGB データを 1 対の差動クロック ライン (CLK+/CLK-) と 3 対の差動データ ライン (R+、R-、G+、G-、B+、B-) を通じて高速で送信します。

D. 物理ラインの数: 6 ペアの差動ライン + グランドおよび電源ラインの可能性があり、ラインの数が大幅に削減されます (通常は物理ケーブルが 8 ～ 12 本のみ)。

E. プロトコル: 通常、MIPI D-PHY の DSI (ディスプレイ シリアル インターフェイス) プロトコルの簡略化された形式、または SPI インターフェイスの上位レベルのバリアントに従います。民生用 2.4 インチ スクリーンでは、単に「シリアル RGB」または「SPI RGB インターフェイス」と呼ばれることが多く、基本的にシリアライザーを使用してパラレル RGB 信号をシリアル データ ストリームに変換します。

 2. 総合的な利点 (なぜこの設計なのか?)

この「小さな画面サイズ + 中程度から低い色深度 + シリアル インターフェイス」の組み合わせにより、アプリケーションにおける次のような主要な利点が実証されます。

A. 配線の大幅な削減: これが最も顕著な利点です。パラレル インターフェイスのワイヤの数を 20 以上から約 10 に減らすと、次の結果が得られます。

メインコントローラーとスクリーン間の配線に必要なスペースが少なくなり、PCB 層の数が減り、レイアウトが簡素化される可能性があります。

より小型で安価な FPC コネクタを使用し、スペースと BOM コストを節約します。

ワイヤの数が少ないと、接続点での故障率が低くなり、干渉防止設計が容易になります。

B. コストの削減:

ワイヤの数が減るため、PCB コスト、コネクタ コスト、アセンブリ コストがすべて削減されます。

メイン制御チップに必要な GPIO の数が減り、より経済的な MCU またはピン数の少ない MPU の選択が可能になります。

C. 消費電力の削減:

シリアル差動信号は電圧振幅が低く、電磁干渉が少ないため、パラレル TTL レベル信号と比較して消費電力が低くなります。

配線が少ないほど寄生容量が少なくなり、駆動に必要な電力もそれに応じて低減されます。

D. パフォーマンス要件を満たす:

2.4 インチ QVGA 画面の場合、総ピクセル数は 76,800 です。 60Hz のリフレッシュ レートでは、必要なデータ帯域幅はおよそ 76800 * 18 ビット/ピクセル * 60Hz ≈ 83 Mbps です。 6 ビット カラー (18 ビット/ピクセル) であっても、シリアル インターフェイスの一般的な速度 (数百 Mbps から 1 Gbps 以上) で十分すぎるため、十分な余裕があります。

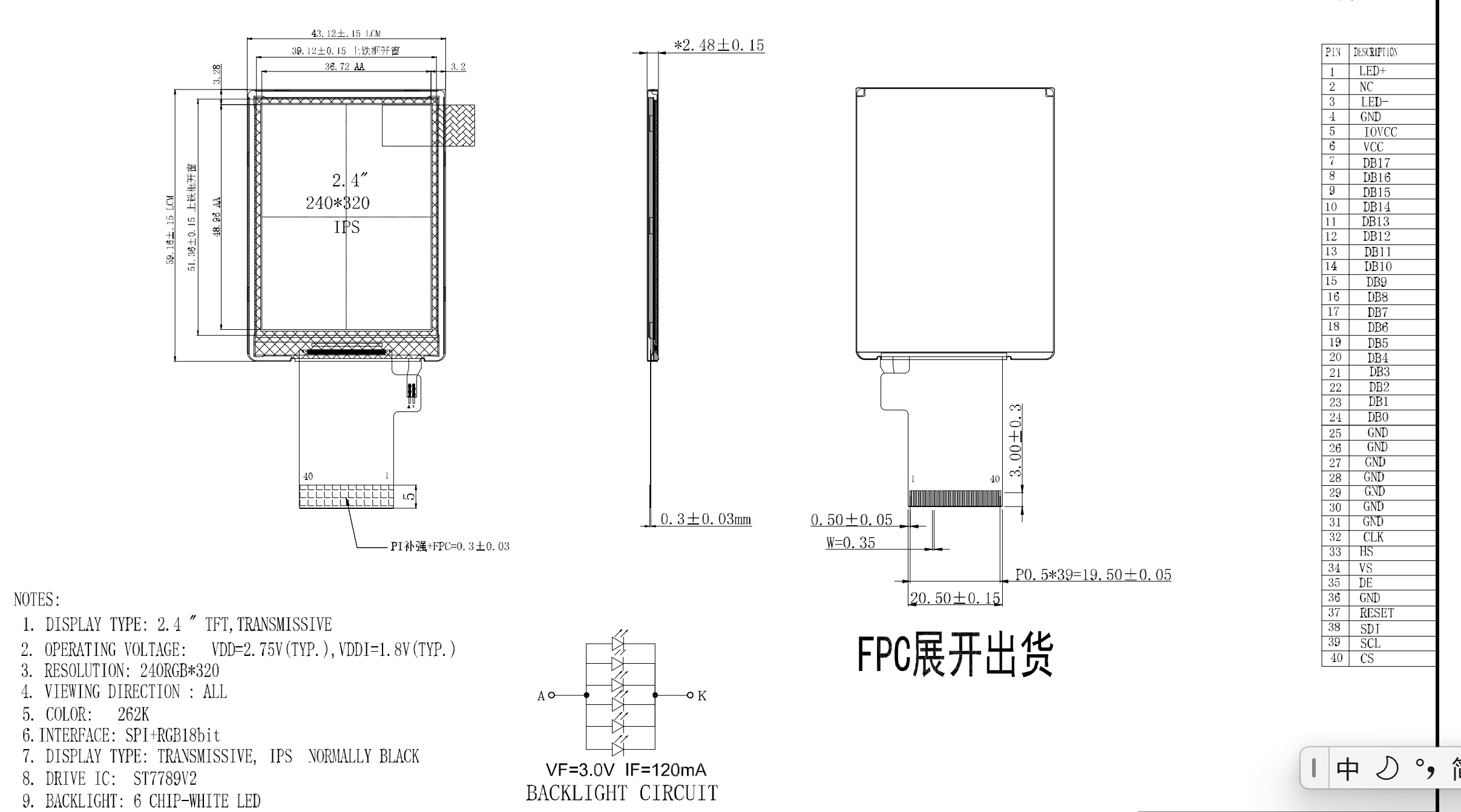

     Shenzhen Honjia Technology は、6 ビット シリアル RGB インターフェイスを備えた 2.4 インチ LCD ディスプレイ、モデル HJ2408-18-A1 を量産しています。  お客様からのお問い合わせはメールにて受け付けております。 6 ビット シリアル RGB インターフェイスを備えた 2.4 インチ LCD スクリーンは、高度に最適化された組み込みディスプレイ ソリューションです。インターフェイスのシリアル化という主要なテクノロジーにより、視覚体験を大幅に犠牲にすることなく、設計の簡素化、信頼性の向上、全体コストの削減を実現し（小型で非専門的な画像アプリケーションの場合）、最新のコンパクトなスマート デバイスのディスプレイの古典的な選択肢の 1 つとなっています。
