解像度 1024×600 の 7 インチ IPS ランドスケープ スクリーン、MIPI 2 チャネル、24 ピン静電容量式タッチスクリーンのアプリケーション シナリオの分析

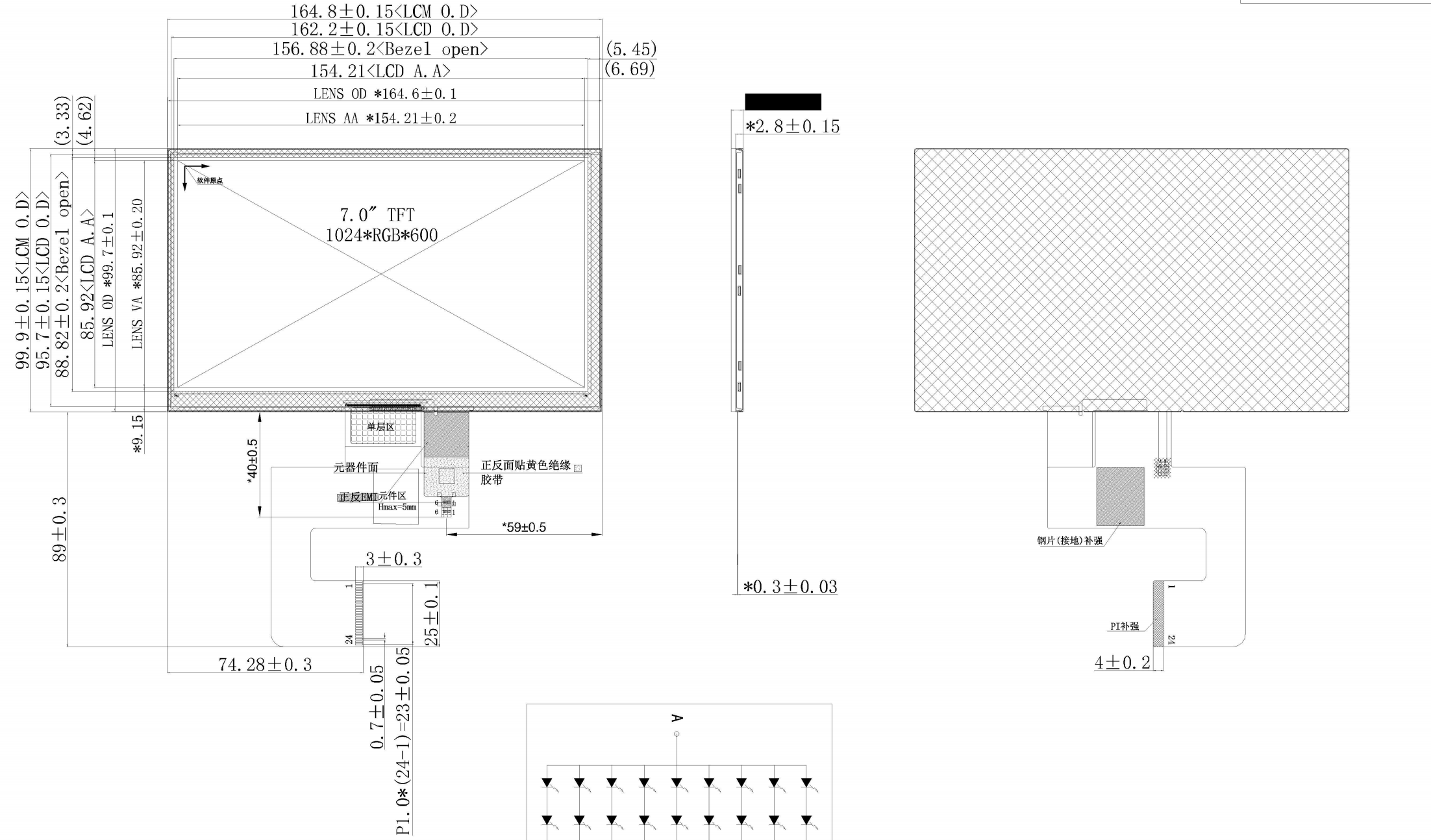

       7 インチ TFT 横長画面は通常、解像度 1024*600 と 4 チャネル MIPI インターフェイスを備えています。 2 チャンネルの LCD スクリーンは稀であり、静電容量式タッチスクリーン ケーブルと LCD スクリーン ケーブルが統合されているものはさらに稀であるため、ハードウェア エンジニアの負担が増加します。 Shenzhen Honjia Technology のエンジニアは、解像度 1024*600、2 チャネル MIPI インターフェイス、および静電容量式タッチスクリーンを備えた 7 インチ IPS 横長スクリーンの量産に成功しました。 24 ピン コネクタは、タッチスクリーンとディスプレイの信号を 1 本のケーブル インターフェイスで統合し、顧客の設計を容易にします。

       7 インチ、1024×600 (アスペクト比約 15:9、16:9 に近い)。これは典型的なエントリーレベルからミッドレンジのディスプレイ仕様であり、コスト効率が高く、ほとんどの基本的なグラフィカル インターフェイス ディスプレイのニーズを満たすことができますが、そのピクセル密度 (約 169 PPI) は高解像度の画面ほど高くありません。 IPS (In-Plane Switching) には、広い視野角、優れた色再現、高い一貫性などの利点があります。視野角に関係なく、色と輝度の減衰が最小限に抑えられているため、複数のビューアやさまざまな角度からの操作が必要なアプリケーション (産業用制御、スマート ホーム コントロール システム、ポータブル デバイスなど) に最適です。

利点と適用可能なシナリオ:

1. コストパフォーマンスのバランス：この組み合わせは優れた価値を提供します。 IPS は優れた視聴体験を提供し、MIPI は基板スペースと消費電力を節約します。 2 つのチャネルは 1024×600@60Hz で十分な帯域幅を提供します。

2. 組み込みデバイスおよびポータブルデバイスに推奨:

A. 産業用 HMI: 産業用タッチスクリーン、機器インターフェース。 IPS の広い視野角により、オペレータはさまざまな位置からでもはっきりと見ることができます。

B. スマート ホーム コントロール: ホーム コントロール パネル、スマート ゲートウェイ ディスプレイ。 MIPI インターフェイスによりデバイスの小型化が促進されます。

C. 携帯型医療機器: 消費電力と信頼性が高い携帯型検査機器。

D. 自動車アフターマーケット/補助ディスプレイ: バックカメラ、後部座席エンターテイメント システムなど (自動車グレードの要件に注意してください)。

E. 商用デバイス: POS マシン、セルフサービス端末、キューイング システム。

F. 低消費電力IoTデバイス：高度な情報表示端末。 3. 帯域幅要件の分析: 必要な帯域幅の概算を計算します。

3 ピクセル クロック ≈ (水平ピクセル + ブランキング) × (垂直行 + ブランキング) × リフレッシュ レート。簡易推定値: 1024×600@60Hz、RGB888 (24 ビット色深度)。

データレート ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps。 MIPI DSI 2 レーンの一般的な理論上の帯域幅は 1 Gbps を超え (特定のクロック周波数に応じて)、一定のマージンを持ってこの解像度をスムーズに駆動するには十分です。

      要約すると、MIPI 2 レーンを備えた 7 インチ IPS (1024×600) ランドスケープ ディスプレイは、コスト、ディスプレイ効果、消費電力、占有スペースの優れたバランスを実現する成熟したソリューションです。さまざまなミッドレンジの組み込みディスプレイ アプリケーション、特に広い視野角、色の一貫性、省スペースを必要とするシナリオに非常に適しています。
