フレキシブル ディスプレイ ケーブルには B TO B コネクタとゴールドフィンガー プラグのどちらを使用するのが良いですか?

       多くのお客様は、ディスプレイを選択するときにこの問題に遭遇します。フレキシブル ディスプレイ ケーブルには、B2B コネクタを使用するものと、直接ゴールドフィンガー プラグを使用するものがあります。彼らはどれを選択すればよいか迷っています。 Shenzhen Honjia Technology Engineering は、ここで簡単な分析を提供しています。

1. コネクタソリューション

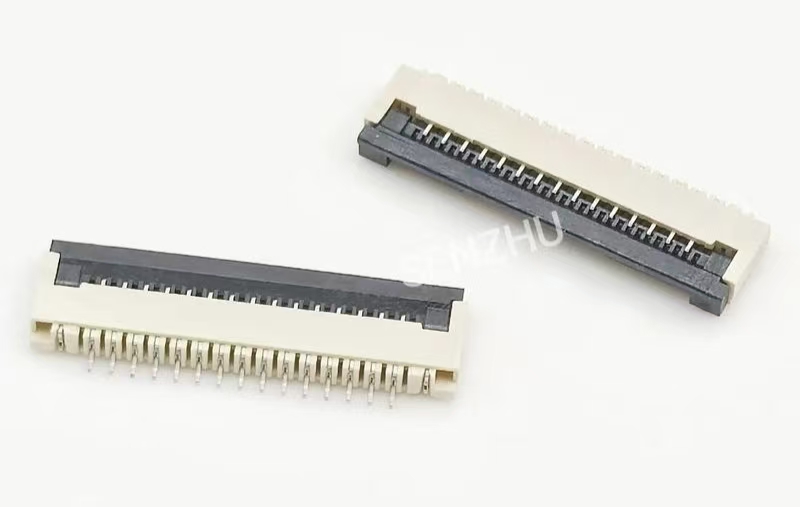

この方法では、マザーボードにはんだ付けされた別のコネクタ (通常は ZIF または LIF コネクタ) が必要です。フレキシブル基板を直接挿入し、ロックレバーで固定するコネクタです。

· 利点:

・高い信頼性：機械的ロック機構により強力な接続を確保し、振動や衝撃に効果的に耐え、安定した接触抵抗を提供します。

· 組み立てと修理が簡単: オペレータにとって使いやすく、位置合わせ公差が大きい。スクリーンまたはケーブルが損傷した場合、マザーボードを損傷することなく、ロック機構を簡単に開けて交換できます。

· インターフェイス保護: コネクタは「犠牲」として機能し、主にコネクタ自体で摩耗が発生しますが、マザーボード上のはんだパッドは保護されます。コネクタの交換は、マザーボードを修理するよりもはるかに安価です。

• 短所:

• 占有スペース: コネクタ自体にある程度の高さがあり、極度の薄さと軽さを目指す設計には課題が生じます。

• コストの上昇: コネクタの材料コストが増加します。

• 複雑な構造: マザーボードのレイアウト内にコネクタ用のスペースと高さが必要です。

2. ゴールドフィンガーの直接挿入ソリューション

この方法では、FPC ケーブルのゴールド フィンガー (露出した金メッキ パッド) をマザーボード上の対応するスプリングまたはスロットに直接挿入し、外部構造 (金属シールド、ネジ、プラスチック フレームなど) の圧力を利用して接触を維持します。

• 利点:

• 極度の薄さと軽さ: コネクタの高さをなくすことで、超薄型設計を実現するための推奨ソリューションとなります。

• 低コスト: コネクタが不要になり、量産時のコストが大幅に削減されます。

• シンプルな構造: マザーボードのレイアウトを簡素化します。

• 短所:

• 高信頼性のリスク: 接触の品質は、加えられる外圧の均一性と耐久性に完全に依存します。長時間使用すると圧力が緩み、接触不良を起こす場合があります。振動や落下も接続に影響を与えやすいです。

• 組み立てが難しい: 位置合わせには非常に高い精度が必要であり、通常は自動化された機器が必要です。手動での操作は難しく、位置ずれによりゴールドフィンガーを損傷しやすいです。

• 修理はほぼ不可能: 数回の抜き差しで、ゴールド フィンガーが磨耗したり損傷したりする可能性があります。修理中にケーブルを直接引っ張ると、ゴールドフィンガーが簡単に外れたり、マザーボードの接点が変形したりして、永久的な損傷を引き起こす可能性があります。

3. では、どのように選択すればよいのでしょうか?

• 次の場合にコネクタを選択します。

• この製品には高い信頼性要件があり、特定の振動および衝撃環境 (車載ディスプレイ、産業機器など) に耐える必要があります。

• 製品は製造と修理が簡単である必要があります (通常のラップトップ、モニターなど)。

• 内部スペースが極端に制限されていない従来の家電製品。

• 次の場合は、ダイレクト ゴールド フィンガー プラグイン コネクタを選択してください。

• 薄さと軽さは最優先事項であり、ある程度のメンテナンス性と組み立ての容易さは許容されます (例: ハイエンドの超薄型ラップトップやタブレットの内部接続)。

• コストに非常に敏感で大量の生産量が必要なため、高精度の自動化装置により高い組み立て歩留まりが保証されます。

• 「使い捨て」として設計されており、組み立て後の分解はほとんど必要ありません (例: 多くの携帯電話内部のスクリーン ケーブル接続)。

     今日の家庭用電化製品業界では、両方のテクノロジーが広く使用されており、多くの場合、同じデバイスに搭載されています。たとえば、超薄型ラップトップでは、薄型化のためにマザーボードとスクリーン間の主な接続に直接ゴールドフィンガー コネクタが使用される一方、マザーボードとタッチパッドやキーボードなどのコンポーネント間の接続には従来のコネクタが使用される場合があります。厚さをわずか 1 ミリメートル節約することよりも信頼性と保守性の方が重要である場合、コネクタはより信頼性が高く、成熟した選択肢となります。高精度の自動生産ラインを備えた超薄型でコスト重視の新製品を構築している場合は、ダイレクト ゴールドフィンガー コネクタ ソリューションを慎重に検討する必要があります。
